الفرق بين طوق الحفر وأنبوب الحفر

ملخص

تعد أنابيب الحفر وأطواق الحفر جزءًا لا يتجزأ من سلسلة الحفر المستخدمة في عمليات حفر النفط والغاز. لكن, إنها تخدم أغراضًا مميزة ولها خصائص مختلفة.

أنبوب الحفر

الوظيفة الأساسية

• نقل الطاقة الدورانية: تنقل أنابيب الحفر الطاقة الدورانية من جهاز الحفر إلى لقمة الحفر.
• تعميم سائل الحفر: إنها تسمح لسائل الحفر بالتدفق إلى لقمة الحفر وعمل نسخة احتياطية من الحلقة, تحمل قصاصات إلى السطح.
• دعم الوزن: يدعم وزن خيط الحفر والقوى التي تواجهه أثناء الحفر.

تحديد

• القطر الخارجي (التطوير التنظيمي): تتراوح الأحجام الشائعة من 2 3/8 بوصة إلى 6 5/8 بوصة.
• طول: عادة 31 قدم (9.45 متر) لكل مشترك.
• سمك الحائط: يختلف حسب الدرجة والحجم.
• درجة: يشمل E-75, X-95, جي-105, إس-135, يشير كل منها إلى قوة شد مختلفة.
• اتصال: وصلات الأدوات مع وصلات مترابطة, مثل API العادية, لو, و نورث كارولاينا.

عملية التصنيع

• أنابيب فولاذية غير ملحومة: يتم إنتاجها من خلال عملية الدرفلة الساخنة.
• المعالجة الحرارية: يعزز القوة والمتانة.
• أداة اللحام المشتركة: يتم لحام وصلات الأدوات على أطراف الأنابيب.
• الفحص والاختبار: يتضمن اختبارات غير مدمرة (NDT) للعيوب, الشيكات الأبعاد, واختبار الضغط.

حفر طوق

الوظيفة الأساسية

• توفير الوزن على بت (ووب): يوفر الوزن اللازم للحفر من خلال التكوينات الصخرية.
• الحفاظ على الصلابة: يقلل من الانحناء والتواء سلسلة الحفر.
• تخفيف الاهتزاز: يساعد على امتصاص وتخفيف الاهتزازات التي تحدث أثناء الحفر.

تحديد

• القطر الخارجي (التطوير التنظيمي): تتراوح الأحجام الشائعة من 3 1/8 بوصة إلى 11 بوصة.
• طول: عادة 31 قدم (9.45 متر) لكل مشترك.
• سمك الحائط: أكثر سماكة من أنابيب الحفر بشكل ملحوظ لتوفير الوزن اللازم.
• مادة: درجات الصلب غير المغناطيسية والقياسية.
• اتصال: اتصالات API مشابهة لأنابيب الحفر.

عملية التصنيع

• صقل: عادةً ما يتم تصنيع أطواق الحفر من قضبان الفولاذ.
• المعالجة الحرارية: يحسن الخواص الميكانيكية.
• بالقطع: تصنيع دقيق للتوصيلات والتشطيب السطحي.
• الفحص والاختبار: يشمل فحص الجسيمات المغناطيسية, اختبار بالموجات فوق الصوتية, والتحقق من الأبعاد.

الاختلافات الرئيسية

خاتمة

في حين أن كلاً من أنابيب الحفر وأطواق الحفر تعتبر ضرورية لعمليات الحفر, أنها تخدم أدوارًا مختلفة داخل سلسلة الحفر. تقوم أنابيب الحفر في المقام الأول بنقل الطاقة الدورانية وتدوير سوائل الحفر, في حين توفر أطواق الحفر الوزن اللازم لقمة الحفر وتحافظ على صلابة سلسلة الحفر. يساعد فهم هذه الاختلافات في اختيار المكونات المناسبة للحفر بكفاءة وفعالية.

المشاركات ذات الصلة

غلاف وأنابيب API 5CT L80 | L80-1, L80 9Cr, L80 13Cr

ينتمي L80 إلى مجموعة الدرجات الفولاذية ذات الغلاف المقاوم للتآكل. يتضمن أنبوب غلاف حقول النفط L80 API L80-1, L80-9Cr, و L80-13Cr. يتم استخدام L80-1 في بيئة H2S, بينما يتم استخدام L80-9Cr وL80-13Cr في بيئة ثاني أكسيد الكربون.

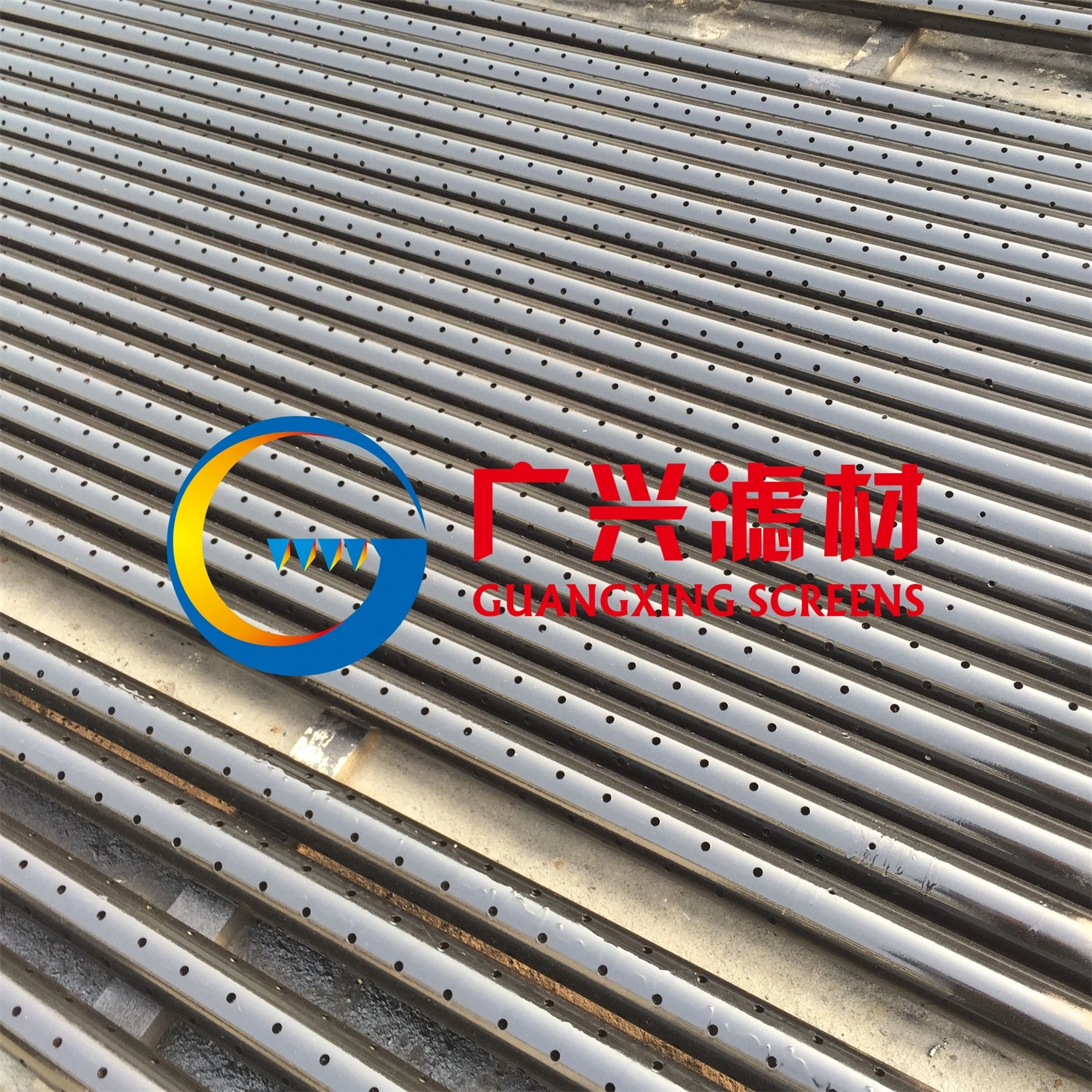

أنابيب الغلاف المثقبة J55/K55/N80
