Tubería de caldera de acero aleado A209 | A209 Tubo de curvatura en U


Introducción a la tubería de caldera de acero aleado A209

La tubería de caldera de acero aleado A209 es una tubería de acero de aleación de carbono-molibdeno sin costura de alta calidad diseñada específicamente para servicio a alta temperatura en calderas e intercambiadores de calor. Es ampliamente utilizado en diversas industrias, como la generación de energía, petroquímico, y refinerías. El acero aleado A209 Tubería de caldera Ofrece una excelente resistencia a la oxidación y a la corrosión, lo que lo convierte en una opción confiable para aplicaciones que requieren condiciones de alta presión y alta temperatura.

Composición química y propiedades mecánicas

La tubería de caldera de acero aleado A209 se fabrica con estricto cumplimiento de la composición química y las propiedades mecánicas especificadas por la norma ASTM A209. La composición química de la tubería incluye elementos como el carbono, manganeso, fósforo, azufre, silicio, cromo, y molibdeno. Estos elementos contribuyen a la resistencia de la tubería, resistencia a la corrosión, y rendimiento general.

Las propiedades mecánicas de la tubería de caldera de acero aleado A209 son cruciales para garantizar su durabilidad y confiabilidad. La tubería debe poseer una alta resistencia a la tracción, límite elástico, y elongación para soportar las condiciones extremas que se encuentran en aplicaciones de calderas e intercambiadores de calor. Además, La tubería debe exhibir una excelente dureza y resistencia al impacto para garantizar un rendimiento a largo plazo.

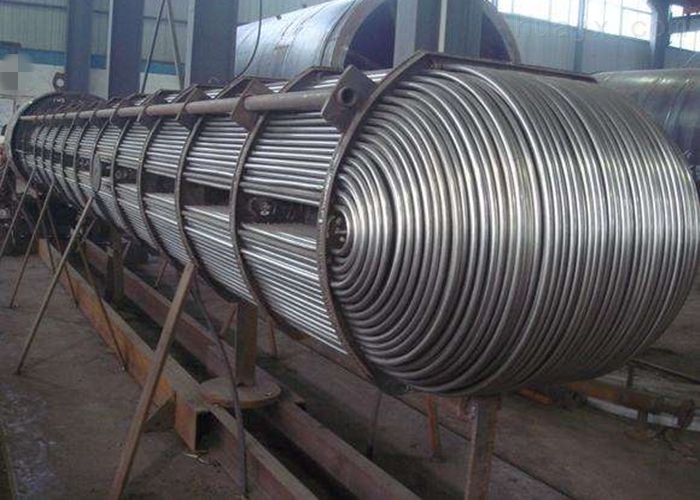

Tubo de curvatura en U: Una solución versátil para intercambiadores de calor

Además de tubos rectos, el tubo de caldera de acero aleado A209 también está disponible en una configuración de curva en U. Los tubos curvados en U se utilizan ampliamente en intercambiadores de calor debido a su forma única, lo que permite una transferencia de calor eficiente. El diseño en U permite que la tubería se integre fácilmente en sistemas de intercambiadores de calor., maximizar la superficie para el intercambio de calor y mejorar la eficiencia general del sistema.

El tubo curvado en U se fabrica doblando el tubo recto en forma de U y luego soldando los extremos.. Este proceso asegura una ruta de flujo suave y continua para el fluido., Minimizar la caída de presión y maximizar la eficiencia de la transferencia de calor.. El tubo curvado en U es muy versátil y se puede personalizar para cumplir con los requisitos específicos del proyecto., lo que lo convierte en una opción ideal para diversas aplicaciones de intercambiadores de calor.

Ventajas de la tubería de caldera de acero aleado A209

  1. Alta temperatura Resistencia: La tubería para calderas de acero aleado A209 está diseñada específicamente para soportar las altas temperaturas que se encuentran en aplicaciones de calderas e intercambiadores de calor.. Puede funcionar de forma fiable a temperaturas de hasta 600 °C. (1112°F), Garantizar el rendimiento y la eficiencia a largo plazo..
  2. Resistencia a la corrosión: La composición de acero aleado de la tubería para calderas de acero aleado A209 proporciona una excelente resistencia a la oxidación y la corrosión.. Esto garantiza que la tubería pueda resistir los efectos corrosivos del vapor a alta temperatura y otros medios agresivos., extendiendo su vida útil.
  3. Fuerza superior: La tubería para calderas de acero aleado A209 exhibe una alta resistencia a la tracción, límite elástico, y elongación, haciéndolo adecuado para aplicaciones de alta presión. Puede soportar las tensiones y presiones asociadas con el funcionamiento de la caldera., garantizando un rendimiento seguro y confiable.
  4. Versatilidad: La tubería para calderas de acero aleado A209 está disponible en varios tamaños y configuraciones., incluyendo tubos curvados en U. Esta versatilidad permite una fácil integración en diferentes sistemas de intercambiadores de calor., proporcionando flexibilidad en el diseño y la instalación.
  5. Económico: La tubería para calderas de acero aleado A209 ofrece una solución rentable para aplicaciones de alta temperatura y alta presión.. Su durabilidad, fiabilidad, y una larga vida útil contribuyen a reducir los costos de mantenimiento y reemplazo con el tiempo.

Tubo de caldera de acero de aleación ASTM A209 con curva en U: Especificaciones y propiedades

Introducción a la tubería de caldera de acero de aleación ASTM A209 con curva en U

La tubería para calderas de acero aleado ASTM A209 con curvatura en U es una tubería de carbono-molibdeno sin costura especializada. tubo de acero de aleación Diseñado para aplicaciones de alta temperatura y alta presión en calderas e intercambiadores de calor.. Está fabricado según la norma ASTM A209., Garantizar el estricto cumplimiento de los requisitos de calidad y rendimiento.. La configuración de curva en U mejora la eficiencia de la tubería en la transferencia de calor., lo que lo convierte en una opción ideal para diversas industrias, como la generación de energía., petroquímico, y refinerías.

Especificaciones de la tubería de caldera de acero de aleación ASTM A209 con curva en U

  • Estándar: La tubería para calderas de acero aleado ASTM A209 con curvatura en U cumple con la norma ASTM A209, que establece las especificaciones para tuberías de acero sin costura de aleación de carbono y molibdeno para servicio a alta temperatura..
  • Grado del material: La tubería para calderas de acero aleado ASTM A209 con curva en U está disponible en tres grados de materiales: T1, T1a, y T1b. Estos grados difieren ligeramente en su composición química y propiedades mecánicas., permitiendo flexibilidad en la selección de la tubería más adecuada para aplicaciones específicas.
  • Diámetro externo (DE): La tubería para calderas de acero aleado ASTM A209 con curvatura en U está disponible en una variedad de diámetros exteriores, de 10mm a 203mm. Esta variedad permite la personalización basada en los requisitos del proyecto y el diseño del sistema..
  • Espesor de pared (peso): La tubería para calderas de acero aleado ASTM A209 con curvatura en U ofrece una variedad de espesores de pared, de 2,0 mm a 25 mm. La selección del espesor de pared adecuado depende de factores como la presión de funcionamiento., temperatura, y requisitos del sistema.
  • Longitud: La tubería para calderas de acero aleado ASTM A209 con curva en U generalmente se suministra en longitudes de 5,8 a 12 m.. Sin embargo, Se puede personalizar para satisfacer los requisitos específicos del cliente., Garantizar una integración perfecta en sistemas de calderas e intercambiadores de calor..
  • Técnica: La tubería para calderas de acero aleado ASTM A209 con curva en U se fabrica utilizando la técnica sin costura, Garantizar un camino de flujo suave y continuo para los fluidos.. Esta técnica mejora la integridad estructural y el rendimiento general de la tubería..
  • Paquete: Para garantizar la protección y el transporte seguro de la tubería de caldera de acero aleado ASTM A209 con curva en U, Por lo general, se empaqueta con una superficie bañada en aceite o pintada de negro.. Luego, las tuberías se empaquetan en bolsas aptas para el mar y en paquetes hexagonales., proporcionando durabilidad y facilidad de manejo.

Composición química y propiedades mecánicas de la tubería de caldera de acero aleado ASTM A209 con curva en U

La tubería para calderas de acero de aleación U Bend ASTM A209 se fabrica con estricto cumplimiento de la composición química y las propiedades mecánicas especificadas por la norma ASTM A209.. La siguiente tabla proporciona una descripción general de la composición química de cada grado de material.:

Calificación C Minnesota PAG S Y Mes
T1 0.10-0.20 0.30-0.80 ≤0,025 ≤0,025 0.10-0.50 0.44-0.65
T1a 0.15-0.25 0.30-0.80 ≤0,025 ≤0,025 0.10-0.50 0.44-0.65
T1b ≤0,14 0.30-0.80 ≤0,025 ≤0,025 0.10-0.50 0.44-0.65

La tubería para calderas de acero de aleación U Bend ASTM A209 exhibe excelentes propiedades mecánicas para garantizar su durabilidad y confiabilidad.. La siguiente tabla proporciona la resistencia mínima a la tracción., límite elástico, y alargamiento para cada grado de material:

Calificación Resistencia a la tracción min Ksi(MPA) Límite elástico min Ksi(MPA) Alargamiento en % mínimo de 2 pulgadas o 50 mm
T1 55(380) 30(205) 30
T1a 60(415) 32(220) 30
T1b 43(365) 28(195) 30

Estas propiedades mecánicas garantizan que la tubería para calderas de acero aleado ASTM A209 con curvatura en U pueda soportar las condiciones extremas que se encuentran en aplicaciones de calderas e intercambiadores de calor..

Tratamiento térmico y pruebas mecánicas para tuberías de calderas de acero aleado ASTM A209 con curva en U

La tubería de caldera de acero de aleación U Bend ASTM A209 se somete a un tratamiento térmico específico y pruebas mecánicas para garantizar su calidad y rendimiento.. El proceso de tratamiento térmico implica:

  • Tuberías acabadas en caliente y acabadas en frío.: Ambos tipos de Tuberías son tratadas térmicamente a una temperatura mínima de 650°C.. Esta temperatura asegura la adecuada transformación del acero aleado., mejorando su resistencia y durabilidad.
  • Recocido completo, recocido isotérmico, o condición normalizada y templada: El fabricante tiene la opción de elegir una de estas condiciones según los requisitos específicos de la aplicación.. Independientemente de la condición elegida, La temperatura mínima de templado no debe ser inferior a 650°C.. Esto garantiza la microestructura y las propiedades mecánicas deseadas de la tubería para calderas de acero aleado ASTM A209 con curvatura en U..

Además del tratamiento térmico., La tubería de caldera de acero de aleación U Bend ASTM A209 se somete a varias pruebas mecánicas para garantizar su calidad y confiabilidad.. Estas pruebas incluyen:

  • Prueba de tensión: Esta prueba mide la resistencia a la tracción y el alargamiento de la tubería.. Determina la capacidad de la tubería para soportar fuerzas de tracción sin deformación ni falla..
  • Prueba de aplanamiento: Esta prueba evalúa la resistencia de la tubería al aplanamiento bajo presión externa.. Garantiza que la tubería pueda mantener su integridad estructural incluso cuando se somete a condiciones de alta presión..
  • Examen de dureza: Esta prueba mide la dureza de la tubería., que es un indicador de su fuerza y ​​resistencia a la deformación.. Garantiza que la tubería pueda soportar las exigentes condiciones de funcionamiento de calderas e intercambiadores de calor..
  • Prueba eléctrica hidrostática o no destructiva: Esta prueba verifica la tubería en busca de fugas o defectos sometiéndola a agua a alta presión o una corriente eléctrica.. Garantiza que la tubería esté libre de imperfecciones que puedan comprometer su rendimiento..

Al someterse a estos procesos de tratamiento térmico y pruebas mecánicas, Se garantiza que la tubería para calderas de acero de aleación U Bend ASTM A209 cumple con los más altos estándares de calidad y proporciona un rendimiento óptimo en aplicaciones de calderas e intercambiadores de calor..

Preguntas frecuentes (Preguntas más frecuentes)

Q1: ¿Qué es la norma ASTM A209??
La norma ASTM A209 especifica los requisitos para carbono-molibdeno sin costura. tubos de acero de aleación para servicio de alta temperatura. Garantiza la calidad y rendimiento de estas Tuberías en diversas industrias., incluyendo generación de energía y petroquímica..

Q2: ¿Cuáles son los grados de materiales disponibles para la tubería de caldera de acero aleado ASTM A209 con curva en U??
La tubería para calderas de acero aleado ASTM A209 con curva en U está disponible en tres grados de materiales: T1, T1a, y T1b. Estos grados difieren ligeramente en su composición química y propiedades mecánicas., permitiendo flexibilidad en la selección de la tubería más adecuada para aplicaciones específicas.

Q3: ¿Cuáles son las dimensiones de la tubería de caldera de acero de aleación ASTM A209 con curva en U??
La tubería para calderas de acero aleado ASTM A209 con curvatura en U viene en varias dimensiones. El diámetro exterior (DE) varía de 10 mm a 203 mm, y el espesor de la pared (peso) varía de 2,0 mm a 25 mm. La longitud suele ser de 5,8 a 12 m, pero se puede personalizar según los requisitos del cliente..

Q4: ¿Cuál es el proceso de tratamiento térmico para la tubería de caldera de acero aleado ASTM A209 con curva en U??
La tubería de caldera de acero de aleación U Bend ASTM A209 se somete a un tratamiento térmico a una temperatura mínima de 650 °C. Se puede recocer completamente, recocido isotérmicamente, o normalizado y templado, dependiendo de la elección del fabricante. La temperatura mínima de templado no debe ser inferior a 650°C..

Q5: ¿Qué pruebas se realizan en la tubería de caldera de acero de aleación ASTM A209 con curvatura en U??
La tubería de caldera de acero de aleación U Bend ASTM A209 se somete a varias pruebas mecánicas para garantizar su calidad y confiabilidad.. Estas pruebas incluyen prueba de tensión., prueba de aplanamiento, examen de dureza, y prueba eléctrica hidrostática o no destructiva.. Estas pruebas evalúan la resistencia de la tubería., resistencia a la deformación, y libre de defectos.

Preguntas frecuentes (Preguntas más frecuentes)

Q1: ¿Cuál es la temperatura máxima de funcionamiento de la tubería de caldera de acero aleado A209??

La A209 Tubería de caldera de acero aleado Puede funcionar de forma fiable a temperaturas de hasta 600 °C. (1112°F). Está diseñado específicamente para soportar condiciones de alta temperatura encontradas en aplicaciones de calderas e intercambiadores de calor..

Q2: ¿Puede la tubería de caldera de acero de aleación A209 soportar medios corrosivos??

Sí, La tubería para calderas de acero aleado A209 exhibe una excelente resistencia a la oxidación y la corrosión.. Puede resistir los efectos corrosivos del vapor a alta temperatura y otros medios agresivos que se encuentran comúnmente en aplicaciones de calderas e intercambiadores de calor..

Q3: ¿Cuáles son las ventajas de utilizar tubos curvados en U en intercambiadores de calor??

Los tubos curvados en U ofrecen varias ventajas en aplicaciones de intercambiadores de calor.. Maximizan la superficie para el intercambio de calor., mejorar la eficiencia general del sistema, y minimizar la caída de presión. El diseño en U permite una fácil integración en sistemas de intercambiadores de calor., proporcionando una solución compacta y eficiente.

Q4: ¿Se puede personalizar la tubería de caldera de acero aleado A209 para cumplir con los requisitos específicos del proyecto??

Sí, La tubería para calderas de acero aleado A209 se puede personalizar para cumplir con los requisitos específicos del proyecto.. Está disponible en varios tamaños y configuraciones., incluyendo tubos curvados en U. Esta versatilidad permite una fácil integración en diferentes sistemas de intercambiadores de calor., proporcionando flexibilidad en el diseño y la instalación.

Q5: ¿Es la tubería de caldera de acero aleado A209 una solución rentable??

Sí, La tubería para calderas de acero aleado A209 ofrece una solución rentable para aplicaciones de alta temperatura y alta presión.. Su durabilidad, fiabilidad, y una larga vida útil contribuyen a reducir los costos de mantenimiento y reemplazo con el tiempo.
