الأنابيب الحرارية الأرضية المعزولة الأمامية إدراجات
فاصل الفروع
تخفيض
الموازي TE
دعامة ثابتة
المعوض
مِرفَق
حلول الأنابيب المعزولة مسبقًا
إنتاج المقاومة الكهربائية الملحومة (فدان) الأنابيب والقوس الحلزوني الملحومة (رأى) الأنابيب الفولاذية متوافقة مع EN 10217.1 معيار. الأنابيب الفولاذية المسحوبة, أنابيب الفولاذ المقاوم للصدأ, أنابيب النحاس, بولي ايثيلين عالي الكثافة (HDPE100) أنابيب, طاعون المجترات الصغيرة, طاعون المجترات الصغيرة-C, برنامج التحويلات النقدية (أنابيب البوليستر المقوى بالألياف الزجاجية), ومرض الاعتلال الدماغي المزمن (أنابيب الايبوكسي المقواة بالألياف الزجاجية) يتم إنتاجها وفقًا لـ EN 10216.1 معيار. يمكن أن تكون أنواع الأنابيب هذه بمثابة أنابيب خدمة.
كغطاء وقائي, الأشعة فوق البنفسجية المركبة, أسود, يتم استخدام أنبوب غلاف PE100 عالي الكثافة, بكثافة أكبر من 940 kg/m3. مواصفات وأحجام هذه الكثافة العالية, تلتزم أنابيب البولي إيثيلين غير الملحومة بمعايير TS EN 253 معيار. ويظل الغلاف متصلاً بالأنبوب بسبب عملية الهالة, ضمان اتصالات دائمة مع رغوة PUR الصلبة.
يتم توفير العزل بواسطة مادة البولي يوريثين, رغوة البولي يوريثان الصلبة على وجه التحديد, والذي يتضمن المركب A (بوليول) والمركب ب (ايزوسيانات). يمكن معالجة هذا بشكل مستمر باستخدام الموصلية الحرارية 0.0274 ث/(عضو الكنيست) أو 0.0275 ث/(عضو الكنيست), وفقًا لـ TS EN 253 معيار. الرغوة لديها الحد الأدنى من الكثافة 60 كجم/م3 ويمكنه تحمل درجات حرارة السوائل حتى 120 درجة مئوية, مع ارتفاع درجات حرارة السوائل في بعض الأحيان إلى 140 درجة مئوية. يظل معامل التوصيل الحراري ثابتًا طوال عمر العزل (على الأقل 30 سنين), مما يؤدي إلى الحد الأدنى من فقدان الحرارة وتكاليف التشغيل المستقرة. تركيبه واضح ومباشر, توفير الوقت والعمل, والحد من الأخطاء التصنيعية. لا يتطلب معرضًا ويمكن دفنه تحت الأرض.
استخدام عناصر التمديد (المعوضات) يتم التخلص منها أو التقليل منها بسبب تقنية التصنيع. في تطبيقات المعرض الموجودة فوق وحدة التحكم, يتم تطبيق الحاملين على الغلاف الخارجي, منع تشكيل الرغاوي الحرارية. يمكن تصنيع أنبوب الخدمة وأنبوب التغطية من مواد مختلفة حسب المشروع. يمكن تصنيع أطوال الأنابيب في 6, 8, أو 12 متر, اعتمادا على القطر. يمكن أن يشمل الإنتاج سلك مراقبة ليتوافق مع نظام مراقبة التسرب.

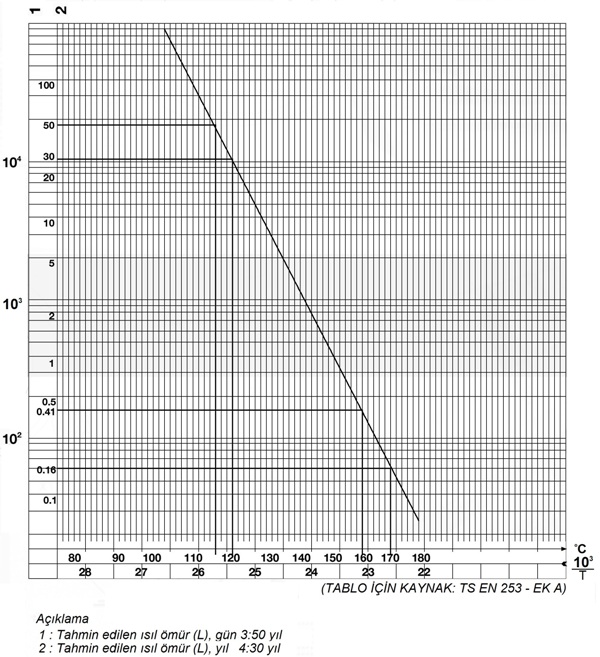

العلاقة بين العمر المقدر ودرجة حرارة التشغيل المستمر
واحد/لك 253 يشير إلى أنظمة الأنابيب المستعبدة المعزولة مسبقًا لشبكات الماء الساخن المدفونة مباشرة, تتميز بأنبوب خدمة فولاذي, العزل الحراري من مادة البولي يوريثين, والغلاف الخارجي من البولي ايثيلين.
في 448 يتعلق بالتركيبات المناسبة لهذه الأنظمة, بينما إن 488 يتعلق بصمامات الإغلاق, و إن 489 يغطي التجمع المشترك. تحدد كل هذه المعايير المكونات المعزولة مسبقًا, شبكات المياه الساخنة المدفونة مباشرة والتي تشتمل على أنابيب الخدمة الفولاذية, عزل البولي يوريثين, والغلاف الخارجي من البولي ايثيلين.
من حيث الحجم, لأنابيب المتفجرات من مخلفات الحرب/LSAW, يتراوح القطر من Ф25 إلى Ф630mm, بطول 6 م. أنابيب SSAW يتراوح قطرها بين Ф219mm و Ф3620mm وطولها 12 متر. تختلف أنابيب SMLS من 10.3 يصل قطرها إلى 1020 مم وسمكها من 2 مم إلى 40 مم (1/4″ إلى 40″). يتراوح سمك الجدار بين 1.24 ملم و 60 ملم (SCH10-SCH160), والأطوال عادة 5.8 م, 6م, 11.8م, أو 12 م, ولكن يمكن أيضًا تخصيصها وفقًا لمتطلبات العميل.
نحن متخصصون في توريد وتصنيع الأنابيب الفولاذية المعزولة مسبقًا عالية الجودة بما يتماشى مع EN/DIN 253 المعايير, مصممة خصيصًا لشروط التسليم والمواصفات الفريدة لعملائنا الصناعيين والتجاريين. نحن نتحلى بالمرونة مع أحجام الأنابيب الخاصة وشروط التسليم, وتقديم مجموعة متنوعة من الحلول لإدارات الشراء, مما يسمح لهم باختيار درجات بديلة دون الحاجة إلى تحديد مواصفات المنتج.
