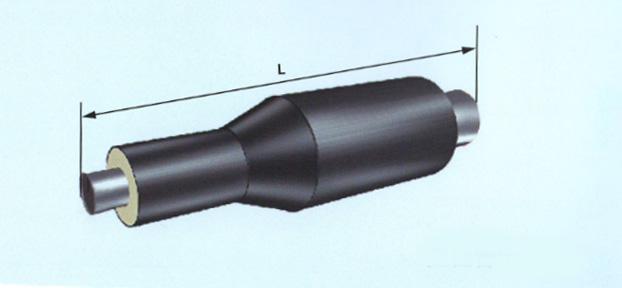

مخفض فولاذي معزول مسبقًا
المخفض الفولاذي المعزول مسبقًا هو نوع من تركيبات الأنابيب التي يتم استخدامها في نظام الأنابيب لتقليل حجمها من موقع إلى آخر. يتم استخدامه في أنظمة الأنابيب المعزولة مسبقًا حيث تكون هناك حاجة لتوصيل أنبوبين بأقطار مختلفة مع الحفاظ على خصائص العزل الحراري للنظام.
يتكون المخفض من ثلاثة مكونات أساسية:
المخفض الصلب: هذا هو المكون الأعمق الذي يوفر التخفيض الفعلي في حجم الأنبوب. عادة ما تكون مصنوعة من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ وهي مصممة لتحمل ضغط ودرجة حرارة السائل الذي يتم نقله.
الطبقة العازلة: تحيط بالمخفض الفولاذي طبقة من العزل, غالبا ما تكون مصنوعة من رغوة البولي يوريثان. توفر هذه الطبقة العزل الحراري, تقليل فقدان الحرارة (أو مكسب, في حالة أنظمة التبريد) وبالتالي زيادة كفاءة الطاقة في النظام.
الغلاف الخارجي: الطبقة الخارجية عادة ما تكون عبارة عن غلاف مصنوع من البولي إيثيلين عالي الكثافة (البولي ايثيلين عالي الكثافة). يوفر هذا الغلاف الحماية الميكانيكية للعزل ومخفض الفولاذ, فضلا عن العمل كحاجز للرطوبة والظروف البيئية الأخرى.
تجدر الإشارة إلى أن التصميم المحدد والمواد المستخدمة في مخفض الفولاذ المعزول مسبقًا قد يختلف بناءً على متطلبات التطبيق المحدد, بما في ذلك درجة حرارة التشغيل والضغط, نوع السائل الذي يتم نقله, والظروف البيئية. كما هو الحال مع أي مكون في نظام الأنابيب, يجب تركيب وصيانة مخفض فولاذي معزول مسبقًا وفقًا لتعليمات الشركة المصنعة لضمان طول عمره وأدائه.
| فهارس المنتجات | المعيار المرجعي | المتطلبات القياسية | قيمة منتجاتنا |
| أنبوب الحماية الخارجية | |||
| كثافة (كجم/م3 ) | CJ/T114-4.2.3.1 | ≥940 | 948.2 |
| استطالة عند الكسر (%) | CJ/T114-4.2.3.4 | ≥350 | 618 |
| قوة الشد العائد (MPa) | CJ/T114-4.2.3.4 | ≥19 | 20.5 |
| معدل الانكماش الطولي (%) | CJ/T114-4.2.3.5 | ≥3 | 1.23 |
| الخواص الميكانيكية طويلة المدى | CJ/T114-4.2.3.6 | >1500ح(80درجه مئوية, 4.0 MPa)خالية من الضرر | يمر |
| الفرق في معدل تدفق الذوبان (جم/10 دقيقة) | CJ/T114-4.2.3.2 | .50.5 | 0.11 |
| محتوى الكربون الأسود % | CJ/T114-4.2.3.1 | 2.5±0.5 | 2.4 |
| طبقة عازلة من مادة البولي يوريثين | |||
| كثافة (كجم/م3) | CJ/T114-4.3.2 | ≥60 | 71.1 |
| متوسط حجم المسام (مم) | سي جيه/T114-4.3.1 | .50.5 | مؤهَل |
| النسبة المئوية للمنطقة القريبة(%) | سي جيه/T114-4.3.1 | ≥88 | 94 |
| قوة الضغط(MPa) | CJ/T114-4.3.3 | ≥0.3 | 0.58 |
| أمتصاص الماء(%) | سي جيه/T114-4.3.4 | الغمر في الماء المغلي 90 دقائق, لا ينبغي أن يكون امتصاص الماء الفقاعي أكثر من 10% | .55.53 |
| عمل الأنابيب الفولاذية | |||
| أنابيب الصلب غير الملحومة(≥DN150) | GB8163 | 20# | مؤهَل |
| الأنابيب الفولاذية الحلزونية(≥DN200) | جيجابايت/T9711 أو سي/T5037 | س235ب | مؤهَل |

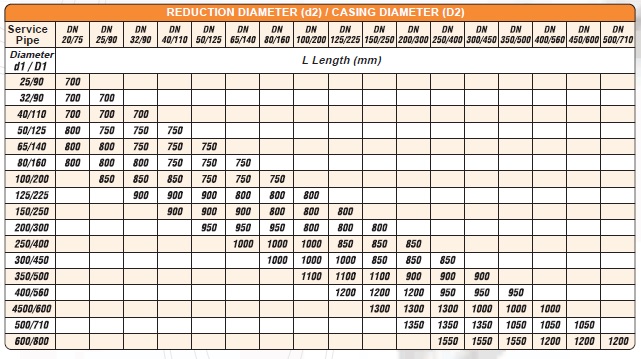

| مخفض العزل | ||

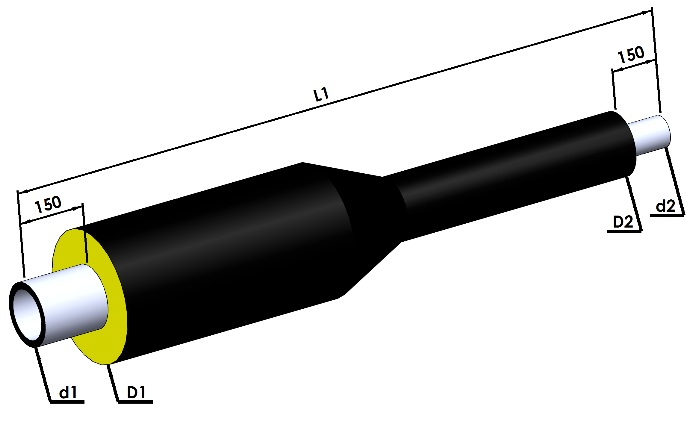

| لا. | القطر الطبيعي DNXDN(مم) | ل(مم) |
| 1 | 50×40 | 1080 |
| 2 | 70×50 | 1080 |
| 3 | 80س(50～70) | 1100～1090 |
| 4 | 100س(50, 70, 80) | 1080, 1090, 1100 |
| 5 | 125س(70～100) | 1100 |
| 6 | 150س(80～125) | 1190 |
| 7 | 250س(100～200) | 1190～1300 |
| 8 | 300س(125～300) | 1250～1450 |
| 9 | 350س(150～300) | 1250～1500 |
| 10 | 400س(200～350) | 1250～1550 |
| 11 | 450س(250～400) | 1250～1550 |
| 12 | 500س(300～450) | 1250～1550 |
| 13 | 600س(350～500) | 1250～1550 |
| 14 | 700س(400～600) | 1450～1750 |
| 15 | 800س(450～700) | 1450～1850 |
| 16 | 900س(500～800) | 1550～2050 |
| 17 | 1000س(600～900) | 1550～2150 |
| 18 | 1200س(700～1000) | 1550～2150 |
الأنابيب المعزولة مسبقًا • يكون فقدان الحرارة أثناء النقل عند الحد الأدنى. • يوفر سهولة الاستخدام, النقل والتجمع. • مقاومة للتآكل. • لها عمر أكثر من 50 سنوات تحت 120 درجة مئوية درجة الحرارة المستمرة. • بسبب معامل التوصيل الحراري للبولي يوريثان المستخدم, هناك فقدان أقل للحرارة مقارنة بالنظام الكلاسيكي. لأن أنبوب الغلاف هو HDPE, يوفر 100% ختم.
تقوم شركة abtersteel بتصنيع مجموعة منتجاتها الخاصة بتبريد المناطق بشكل صارم بما يتوافق مع EN17415-1, إي إن17415-2, إي إن17415-3, EN489 والمعايير الأخرى ذات الصلة, والتي سوف تضمن العمر الفني كحد أدنى 50 سنوات عندما تم تصميمها وتركيبها بشكل صحيح.
يشار أيضًا إلى الأنابيب الفولاذية المعزولة برغوة البولي يوريثان باسم الأنابيب المعزولة مسبقًا برغوة اليوريثان, أنابيب التدفئة المركزية PU هي الأنابيب العازلة باستخدام بلاستيك رغوة البولي يوريثان الصلب كمادة عازلة, مصنوعة من أنابيب الصلب الناقل الداخلي, طبقة عازلة من رغوة البولي يوريثان الصلبة المتوسطة وطبقة واقية خارجية.
الأنابيب المعزولة مسبقًا, تم تصنيعها وفقًا لـ TS EN 253 معيار, لها عمر العزل 30 سنوات عندما تعمل بشكل مستمر عند 120-140 درجة مئوية, 50 سنوات عند 115 درجة مئوية, وأكثر 50 سنوات عند درجات حرارة أقل من 115 درجة مئوية.
أنابيب البولي يوريثين العازلة (أنبوب عزل سترة سوداء, أنابيب العزل من مادة البولي يوريثين وأجزاء التوصيل الخاصة بها, بما في ذلك المحملة العزل, مخفض العزل, كوع العزل, أنبوب الانحناء العازل, المفاصل الثابتة العازلة, إلخ.) مناسبة للتدفئة في المناطق الحضرية, التدفئة الكهربائية, نقل المياه والعزل, خط أنابيب النفط, أنابيب السباكة, أنبوب تكييف الهواء, أنابيب الطاقة الكهربائية, الأنابيب الحرارية...يتم استخدام عزل خطوط الأنابيب المدفونة في المشروع على نطاق واسع، وله العديد من المزايا, مثل حماية البيئة وتوفير الطاقة, المضادة للتآكل والحفاظ على الحرارة, مقاومة التجمد ومقاومة البرد, الاقتصاد والجمال, والحد من فقدان الحرارة.
غاية: The steel Tee fitting provides the structural strength and piping connectivity, while the insulation helps reduce heat gain or loss through the pipe. This makes pre-insulated steel Tees well-suited for heating and cooling distribution systems where temperature maintenance is important.
