FBE (Epoksi Ikatan Fusi) Pipa Dilapisi: Spesifikasi dan Fitur Lengkap

Pipa berlapis FBE merupakan jenis yang dilapisi epoxy, pipa baja karbon. Lapisan ini bermanifestasi sebagai eksternal, resin panas yang digunakan untuk pipa, diaplikasikan sebagai bubuk kering dengan ketebalan 400-600 mikron ke permukaan pipa yang dipanaskan. Setelah diterapkan, film FBE membentuk permukaan yang sangat keras dengan daya rekat sangat baik pada permukaan pipa. Lapisan FBE rata dan menunjukkan ketahanan yang baik terhadap reaksi kimia.

Spesifikasi dan Aplikasi

Spesifikasi pipa-pipa tersebut adalah sebagai berikut:

  • Diameter luar: 20mm~3600mm
  • Ketebalan dinding: 1mm~80mm
  • Panjang: Panjang Acak, Panjang Tetap, SRL, DRL

Pipa-pipa ini biasa digunakan pada gas alam, minyak bumi, air, penyaluran pecomberan, dan sistem pipa.

Detail Pelapisan dan Permukaan

Standar pelapisan untuk pipa ini mengikuti DIN 30670, DARI 30671, DARI 30678, SY/T0413-2002, dan BISA/CSA-Z245.21. Jenis pipanya termasuk Submerged Arc Welded (LSAW/SSAW) dan Resistansi Listrik Dilas. Permukaannya dapat memiliki bubuk pelapis anti korosif FBE satu lapis atau dua lapis (200um~800um). Ujungnya bisa polos, miring, atau berulir dengan kopling atau soket. Tutup plastik dan cincin baja disediakan, jika memungkinkan.

Pipa-pipa tersebut dikemas dengan kertas pembungkus tahan air, bundel strip baja, dan dua tag di setiap bundel.

Proses Pelapisan

Pipa baja menjalani peledakan dan pemanasan awal frekuensi menengah sebelum pengecatan. Kemudian, lapisan bubuk epoksi disemprotkan pada permukaan produk pipa yang dipanaskan dengan metode penyemprotan elektrostatis. Lapisan ini menyatu, ikatan dengan permukaan pipa baja, dan mengeras membentuk lapisan. Khas, Lapisan FBE memiliki struktur pembentukan film satu langkah.

Fitur dan Keterbatasan

Pipa berlapis FBE memiliki beberapa keistimewaan:

  • Ketahanan terhadap korosi dan bahan kimia
  • Daya rekat kuat pada baja, integritas film, stres tanah, dan ketahanan aus
  • Peningkatan umur pipa baja
  • Cocok untuk perlindungan korosi eksternal pada instalasi pipa baja yang terkubur atau di bawah air dengan suhu pengoperasian -30~100 °c

Namun, Pipa baja FBE memiliki keterbatasan, karena mereka menunjukkan ketahanan yang buruk terhadap kerusakan mekanis dan panas serta kelembapan.

Jenis Pelapisan Tambahan

Kami juga menawarkan Pipa Epoxy Powder Anti Korosi Satu Lapis dan Pipa Pelapis FBE Dua Lapis.

Pipa Serbuk Epoksi Anti Korosi Satu Lapis menggunakan bahan seperti Epoxy Powder, Adhesi, Polietilen atau Polipropilena, dan Semen Di Dalam. Pipa-pipa ini mematuhi API 5L (PSL1, PSL2); GB/T 9711.1 standar.

Pipa Pelapis FBE Lapisan Ganda terdiri dari lapisan dasar FBE dan lapisan atas FBE yang dimodifikasi. Karakteristik kinerja sistem ini, dibuktikan melalui uji laboratorium dan aplikasi lapangan, menunjukkan kekuatan ikatan yang tinggi, resistensi tinggi terhadap pengelupasan katodik, penyerapan air yang rendah, dan ketahanan suhu tinggi yang baik.



Data Teknik:
1 Kadar Air: <0.5%
2 Ukuran partikel: Lebih besar dari 250um<0.2% Lebih besar dari 150um<3.0%
3 Kepadatan: 1.2~1,8g/cm3(Karena formula yang berbeda dan warna yang berbeda)
4 Pemikiran Film yang Direkomendasikan : A. Dalam sistem FBE: 300-400 mikron (12-16 mil) B. Sebagai primer pada sistem PE atau PP 3 lapis: 150-300 mikron (6-12 mil)
5 Cakupan Teoritis: 0.6993 m2/kg per mm (134.6 ft2/lb per mil)
6 Kisaran Suhu Pengoperasian: “-73ºC (-100ºF) hingga 110ºC (230ºF)
7 Waktu penyimpanan: 12 Berbulan-bulan jika disimpan di bawah 27ºC (80ºF) Dan 65% kelembaban relatif.
8 Ada Saringan: 150bubuk μm pada saringan ≤3%, bubuk 250μm pada saringan ≤0,2%
9 Waktunya gel: di bawah 200≥12 detik, dan sesuai dengan nilai pabrikan ±20%
10 Sifat termal ΔH≥45J/g,Tg2≥95

KETEBALAN Pipa FBE Coated PADA PIPA BAJA

hari (mm) Bubuk Epoksi (m) Lapisan Perekat (m) Minimal. Ketebalan Lapisan (mm)
Tingkat Umum (G) Perkuat Tingkat (S)
DN ≤ 100 ≥120 ≥170 1.8 2.5
100 < DN ≤250 2.0 2.7
250 < hari < 500 2.2 2.9
500 ≤DN < 800 2.5 3.2
DN ≥ 800 3.0 3.7

Spesifikasi Pelapisan Pipa Epoxy Primer Coated

Lapisan Luar
Jenis lapisan Standar Pelapisan
3LPE/3LPP DIN30670-1991,CAN/CSA Z245,21-2010,ISO21809-1-2009 SY/T 0413-2002,GB/T23257-2009
2LPE/2LPP SY/T 0315-2002,GB/T23257-2009,ISO21809-1-2009
FBE(Epoksi ikatan fusi) SY/T 0315-2005,AWWA C213-2001,CAN/CSAZ245.20-2010,ISO218909-2-2007,API RP5L9-2001
Lapisan aspal

Email &Tape diaplikasikan dengan panas

BS534-1990,AWWA203-2002,AWWA214-2000
Lapisan epoksi cair AWWWA C210-2007
Lapisan berinsulasi poliuretan SY/T0415-1996,CJ/T114-2000.EN253-1994
Lapisan Dalam
Lapisan Epoksi Cair AWWAC210-2007
FBE AWWAC213-2001
Lapisan Mortar Semen BS534-1990,AWWA C205-2001
Lapisan Aspal BS534-1990

Data Teknik Pipa Dilapisi Epoxy Primer

Data Teknik
Kadar Air: <0.5%
Ukuran partikel: Lebih besar dari 250um<0.2% Lebih besar dari 150um<3.0%
Kepadatan: 1.2~1,8g/cm3(Karena formula yang berbeda dan warna yang berbeda)
Pemikiran Film yang Direkomendasikan : A. Dalam sistem FBE: 300-400 mikron (12-16 mil) B. Sebagai primer pada sistem PE atau PP 3 lapis: 150-300 mikron (6-12 mil)
Cakupan Teoritis: 0.6993 m2/kg per mm (134.6 ft2/lb per mil)
Kisaran Suhu Pengoperasian: “-73ºC (-100ºF) hingga 110ºC (230ºF)
Waktu penyimpanan: 12 Berbulan-bulan jika disimpan di bawah 27ºC (80ºF) Dan 65% kelembaban relatif.
Ada Saringan: 150bubuk μm pada saringan ≤3%, bubuk 250μm pada saringan ≤0,2%
Waktunya gel: di bawah 200℃≥12s, dan sesuai dengan nilai pabrikan ±20%
Sifat termal ΔH≥45J/g,Tg2≥95℃

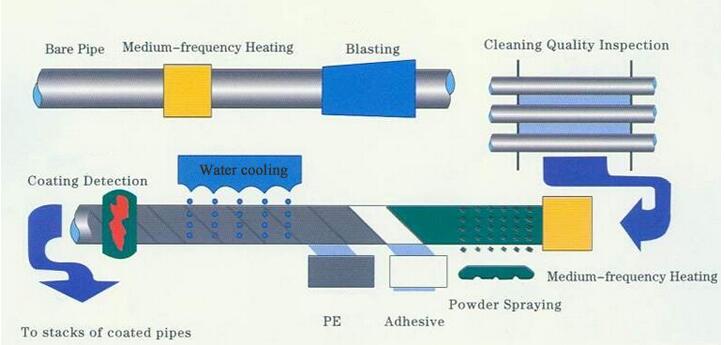

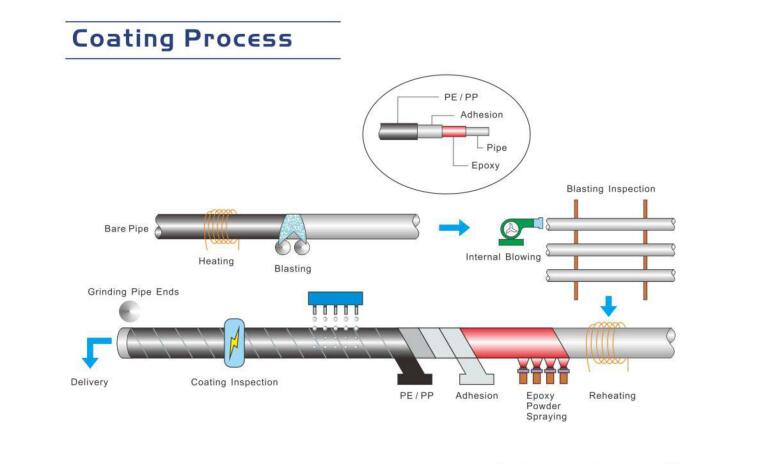

Proses Produksi Pipa Dilapisi FBE

Pipa Dilapisi FBE

| Pipa Baja Dilapisi Epoxy |

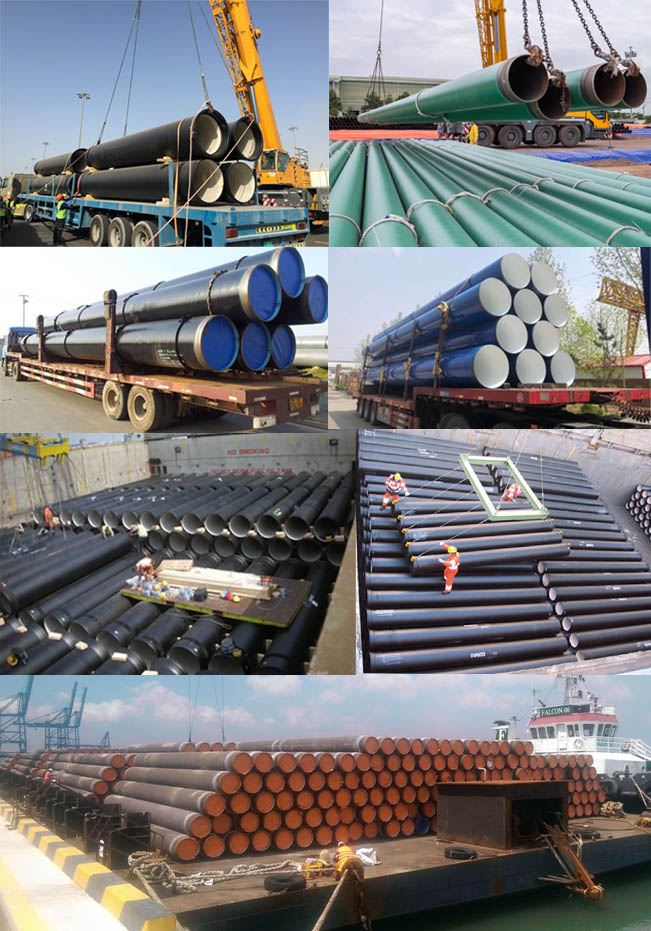

Kemasan

Pipa Serbuk Epoxy Anti Korosi | Pipa Pelapis FBE Lapisan Ganda
