Ống cách nhiệt trước | Ống cách nhiệt bọt Polyurethane
Ống cách nhiệt trước với lớp cách nhiệt bằng bọt polyurethane là giải pháp hiệu suất cao được thiết kế để vận chuyển chất lỏng hiệu quả, thường được sử dụng trong hệ thống sưởi ấm và làm mát, hoặc các ứng dụng công nghiệp khác.

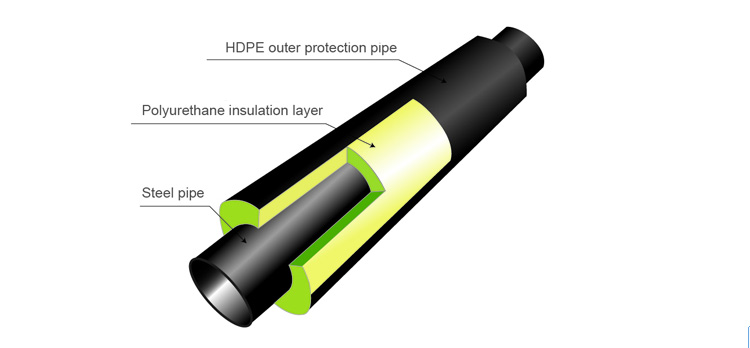

Những ống này được đặc trưng bởi cấu trúc tổng hợp của chúng:
- Ống vận chuyển: Lớp trong cùng, hoặc ống vận chuyển, thường được làm bằng thép, đồng, hoặc nhựa. Ống này là ống dẫn chất lỏng được vận chuyển.
- Lớp cách điện: Ống vận chuyển được bao quanh bởi một lớp cách nhiệt bằng bọt polyurethane. Vật liệu này nổi tiếng với khả năng cách nhiệt tuyệt vời, giữ chất lỏng vận chuyển ở nhiệt độ không đổi và do đó giảm thiểu tổn thất năng lượng. Đó là bọt xốp kín, điều đó có nghĩa là nó cũng có khả năng chống nước. Mật độ của bọt thường dao động trong khoảng 30-45 kg/m3.
- Áo khoác bảo hộ: Lớp cách nhiệt sau đó được bao bọc trong một lớp áo khoác hoặc vỏ bảo vệ bên ngoài. Điều này có thể được làm từ nhiều loại vật liệu, bao gồm cả thép, nhôm, hoặc Polyethylene mật độ cao (HDPE), được lựa chọn vì độ bền cơ học và khả năng chống chịu với điều kiện môi trường.
Ưu điểm của việc sử dụng xốp cách nhiệt polyurethane bao gồm khả năng cách nhiệt cao (giá trị R cao), khả năng chống ẩm, kết cấu nhẹ, khả năng tương thích với các vật liệu ống mang khác nhau, dễ dàng chế tạo các mối nối và phụ kiện, và đặc tính cách nhiệt nhất quán theo thời gian.
Những ống cách nhiệt này thường được sử dụng để vận chuyển chất lỏng nóng hoặc lạnh trong hệ thống HVAC, Quy trình công nghiệp, ứng dụng địa nhiệt, và hơn thế nữa. Chúng thường được lắp đặt dưới lòng đất hoặc được sử dụng trong các cơ sở như nhà máy lọc dầu, nhà máy điện, và khí tự nhiên hóa lỏng (LNG) cơ sở.
Các ống có sẵn trong một loạt các kích cỡ, với đường kính từ 1/2″ đến trên 60″. Kích thước nhỏ hơn thường được sử dụng trong các ứng dụng hệ thống ống nước và HVAC, trong khi kích thước lớn hơn được sử dụng trong các ứng dụng công nghiệp.
Ống cách nhiệt thường được đúc sẵn theo chiều dài thẳng, sau đó có thể được đưa vào hiện trường bằng quy trình gọi là hàn bọt polyurethane.
Cuối cùng, các ống này và vật liệu cách nhiệt của chúng phải đáp ứng các tiêu chuẩn cụ thể để đảm bảo hiệu suất và độ an toàn của chúng. Vật liệu cách nhiệt polyurethane phải tuân theo tiêu chuẩn ASTM C1440, và đường ống phải đáp ứng tiêu chuẩn ASTM F754.
Tóm tắt, ống cách nhiệt trước với vật liệu cách nhiệt bằng bọt polyurethane mang lại hiệu quả cao, bền chặt, và giải pháp tiết kiệm năng lượng cho vận chuyển chất lỏng.
| Chỉ số sản phẩm | Rtiêu chuẩn tham chiếu | Yêu cầu tiêu chuẩn | Giá trị sản phẩm của chúng tôi |
| Ống bảo vệ bên ngoài | |||
| Tỉ trọng (kg/m3 ) | CJ/T114-4.2.3.1 | ≥940 | 948.2 |
| Độ giãn dài khi đứt (%) | CJ/T114-4.2.3.4 | ≥350 | 618 |
| Sức mạnh năng suất bền kéo (MPa) | CJ/T114-4.2.3.4 | ≥19 | 20.5 |
| Tốc độ co ngót theo chiều dọc (%) | CJ/T114-4.2.3.5 | 3 | 1.23 |
| Tính chất cơ học dài hạn | CJ/T114-4.2.3.6 | >1500h(80oC,4.0 MPa)không bị hư hại | Vượt qua |
| Sự khác biệt của tốc độ dòng chảy tan chảy (g/10 phút) | CJ/T114-4.2.3.2 | .50,5 | 0.11 |
| Hàm lượng cacbon đen % | CJ/T114-4.2.3.1 | 2.5±0,5 | 2.4 |
| Lớp cách nhiệt Polyurethane | |||
| Tỉ trọng (kg/m³) | CJ/T114-4.3.2 | ≥60 | 71.1 |
| Kích thước lỗ chân lông trung bình (mm) | CJ/T114-4.3.1 | .50,5 | đạt tiêu chuẩn |
| Tỷ lệ diện tích gần(%) | CJ/T114-4.3.1 | ≥88 | 94 |
| Cường độ nén(MPa) | CJ/T114-4.3.3 | ≥0,3 | 0.58 |
| Hấp thụ nước(%) | CJ/T114-4.3.4 | Ngâm trong nước sôi 90 phút, hấp thụ nước bong bóng không được nhiều hơn 10% | .55,53 |
| Ống thép gia công | |||
| Ống thép liền mạch(≤DN150) | GB8163 | 20# | đạt tiêu chuẩn |
| Ống thép xoắn ốc(≥DN200) | GB/T9711 hoặc SY/T5037 | Q235B | đạt tiêu chuẩn |
TÍNH NĂNG SẢN PHẨM
| Tên sản phẩm | Ống chôn trực tiếp cách nhiệt |
| Chiều dài | 5.8m-12m, hoặc theo yêu cầu của khách hàng |
| Đường kính danh nghĩa | DN25-1800 |
| Đường đặt | chôn cất |
| Ứng dụng | Ống chất lỏng, Khí tự nhiên, Khí ga, Dầu, thủy lực, hóa chất, máy khoan, vân vân. |
| Tiêu chuẩn sản xuất | Tiêu chuẩn quốc gia GB/T29047-2012, CJ/T114-2000, CJ/T155-2001 |
CHỈ SỐ KỸ THUẬT
| Đường kính danh nghĩa | OD × Độ dày(mm) | Đường kính ống bảo vệ bên ngoài × Độ dày thành(mm) | Độ dày cách nhiệt(mm) |
| 25 | 32×3 | 90×2.3 | 29 |
| 32 | 43×3 | 110×2.5 | 33 |
| 40 | 48×3 | 110×2.5 | 31 |
| 50 | 57×3 | 125×2.5 | 34 |
| 65 | 76×3.5 | 140×3 | 33 |
| 80 | 89×4 | 160×3.0 | 33 |
| 100 | 108×4 | 200×3.2 | 36 |
| 125 | 133×4.5 | 225×3.5 | 46 |
| 150 | 159×4.5 | 250×3.9 | 45.5 |
| 200 | 219×6 | 315×4.9 | 48 |
| 250 | 273×6 | 365×5.6 | 46 |
| 300 | 325×7 | 420×7 | 47.5 |
| 350 | 377×7 | 500×7.8 | 61.5 |
| 400 | 426×7 | 550×8.8 | 62 |
| 450 | 478×7 | 600×9.8 | 61 |
| 500 | 529×7 | 655×9.8 | 63 |
| 600 | 630×8 | 760×11 | 65 |
| 700 | 720×8 | 850×12 | 65 |
| 800 | 820×9 | 960×13 | 70 |
| 900 | 920×10 | 1054×14 | 67 |
| 1000 | 1020×12 | 1155×14 | 77 |
| 1200 | 1220×12 | 1380×15 | 80 |
| 1400 | 1420×14 | 1680×16 | 114 |
Câu hỏi thường gặp
Ống cách nhiệt • Thất thoát nhiệt trong quá trình vận chuyển ở mức tối thiểu. • Cung cấp sự dễ sử dụng, vận chuyển và lắp ráp. • Nó có khả năng chống ăn mòn. • Nó có tuổi thọ hơn 50 năm dưới 120 ° C nhiệt độ liên tục. • Do hệ số dẫn nhiệt của polyurethane được sử dụng, ít mất nhiệt hơn so với hệ thống cổ điển. Bởi vì ống bọc là nhựa HDPE, nó cung cấp 100% niêm phong.
abtersteel sản xuất dòng sản phẩm làm mát khu vực tuân thủ nghiêm ngặt EN17415-1, EN17415-2, EN17415-3, EN489 và các tiêu chuẩn liên quan khác, sẽ đảm bảo tuổi thọ kỹ thuật ở mức tối thiểu 50 năm khi được thiết kế và lắp đặt chính xác.
Polyurethane foam insulated steel pipe also referred as urethane foam pre-insulated piping, PU district heating pipesis the insulation pipe with rigid polyurethane foam plastic as its insulation material, made of inner carrier steel pipes, middle rigid polyurethane foam insulation layer and outer protective layer.
Ống cách nhiệt trước, manufactured in accordance with the TS EN 253 tiêu chuẩn, have an insulation lifespan of 30 years when continuously operated at 120-140℃, 50 years at 115℃, và kết thúc 50 years at temperatures below 115℃.
Pre-insulated pipes are manufactured under TS EN 253 standards and offer 30 years of service life at 120°C, 50 years of service life at 115°C and more than 50 years of service life below 115°C.
Polyurethane insulation pipe (black jacket insulation pipe, polyurethane insulation pipe and its connecting parts, including insulation tee, insulation reducer, insulation elbow, insulation bend pipe, insulation fixed joints, etc.) is suitable for urban heating, electric heating, water transmission and insulation, oil pipeline, plumbing pipe, air conditioning pipe, electric power pipe, thermal pipe...Pipeline insulation buried in the project is widely used .It has many advantages, such as environmental protection and energy saving, anti-corrosion and heat preservation, anti-freezing and cold resistance, economy and beauty, and reducing heat loss.
