الأنابيب والتجهيزات المعزولة مسبقًا
ما هو الأنابيب المعزولة مسبقا
الأنابيب المعزولة مسبقًا, تُعرف أيضًا باسم أنظمة الأنابيب المستعبدة, هي أنظمة أنابيب مصممة لنقل السوائل والغازات الساخنة أو المبردة, مع تقليل فقدان الحرارة أو اكتسابها. يتم استخدامها على نطاق واسع في أنظمة التدفئة والتبريد في المناطق, صناعات النفط والغاز, وغيرها من التطبيقات حيث التحكم في درجة الحرارة أمر بالغ الأهمية.
بناء

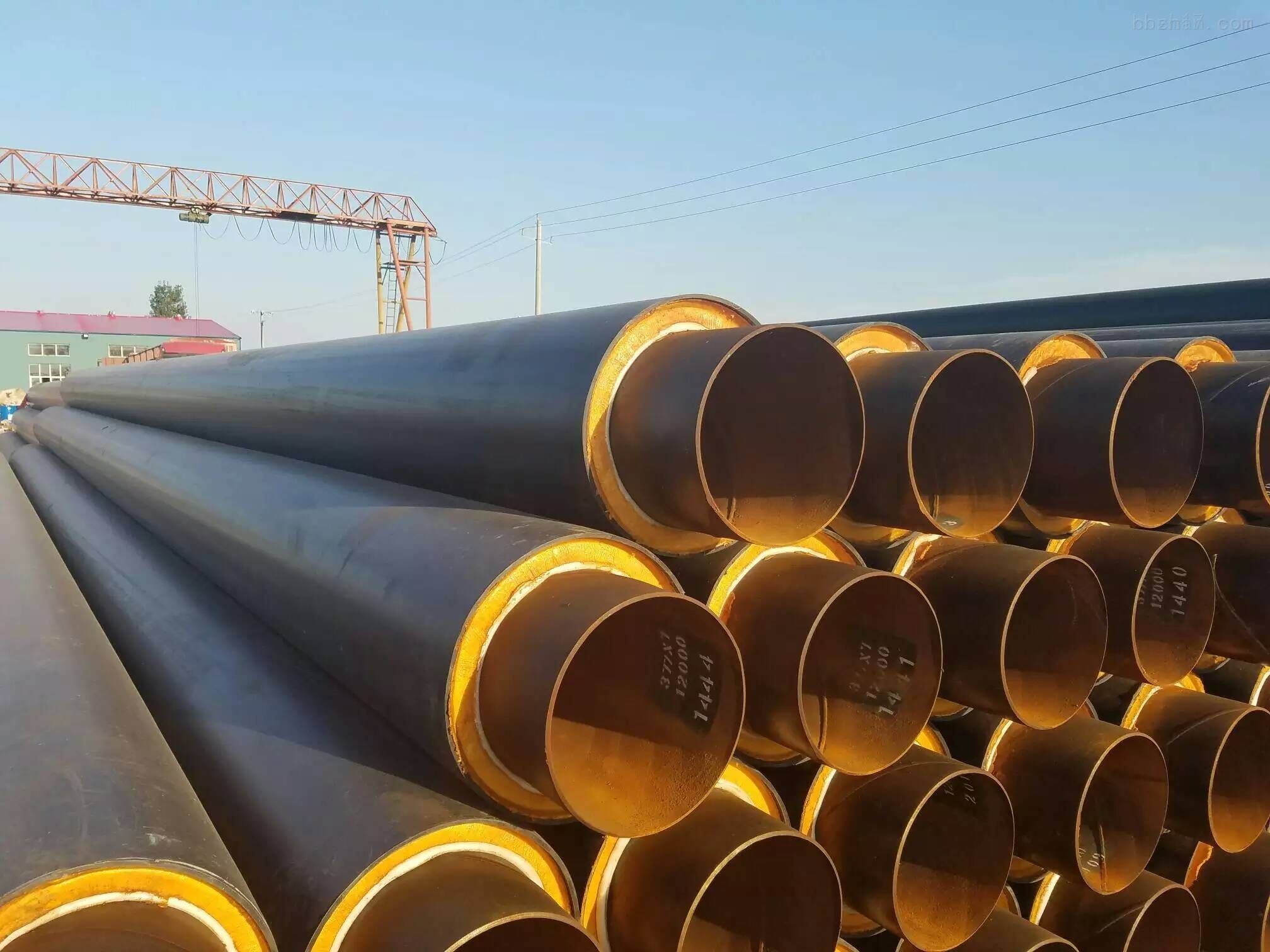

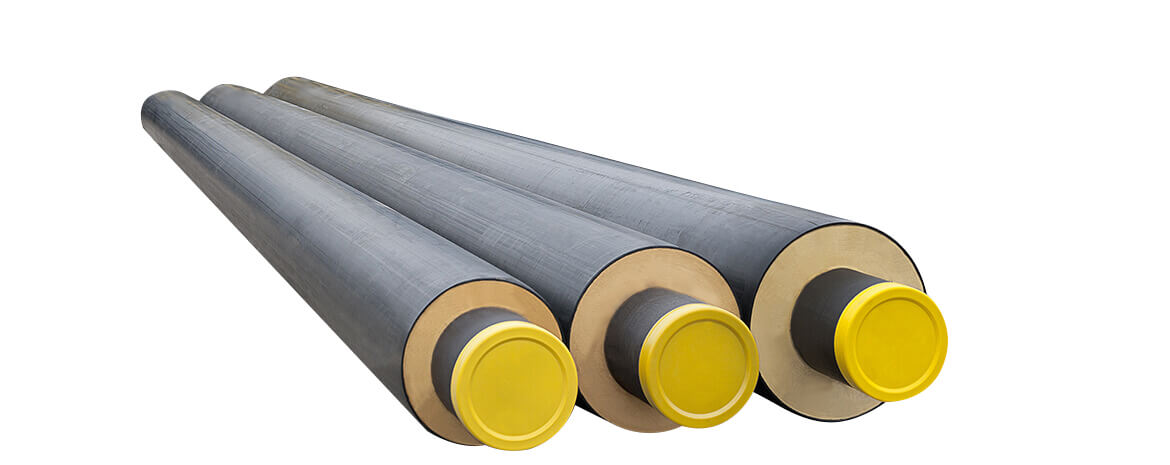

يتكون الأنبوب المعزول النموذجي من ثلاثة عناصر:
- الأنابيب الناقلة: هذا هو الجزء الأعمق من الأنبوب, ويحمل مباشرة السائل أو الغاز. عادة ما تكون مصنوعة من الفولاذ, نحاس, أو البلاستيك حسب التطبيق.
- الطبقة العازلة: تحيط بالأنبوب الحامل الطبقة العازلة, مصممة لتقليل نقل الحرارة. تشمل المواد الشائعة للطبقة العازلة رغوة البولي يوريثان (PUF), الصوف المعدني, أو غيرها من المواد العازلة عالية الأداء.
- الغلاف الخارجي: الطبقة الخارجية للأنبوب هي الغلاف الواقي, الذي يحمي العزل والأنابيب الناقلة من الأضرار الميكانيكية والظروف البيئية. عادة ما تكون مصنوعة من البولي إيثيلين عالي الكثافة (البولي ايثيلين عالي الكثافة), بولي كلوريد الفينيل, أو المعدن.
فوائد
توفر الأنابيب المعزولة مسبقًا العديد من المزايا مقارنة بطرق عزل الأنابيب التقليدية:
- كفاءة: أنها تقلل بشكل كبير من فقدان الحرارة (ل أنظمة السوائل الساخنة) أو اكتساب الحرارة (لأنظمة السوائل المبردة), مما يؤدي إلى توفير الطاقة.
- وقت التثبيت: منذ الأنابيب معزولة مسبقا, يتم تقليل تكاليف الوقت والعمالة المرتبطة بالعزل في الموقع.
- متانة: الغلاف الخارجي يوفر الحماية ضد ضرر ميكانيكي, تآكل, والعناصر, والتي يمكن أن تطيل عمر نظام الأنابيب.
- توفير المساحة: تعتبر الأنابيب المعزولة مسبقًا أكثر إحكاما من الأنابيب المعزولة تقليديًا, والتي يمكن أن تكون ميزة حاسمة في المساحات ذات المساحة المحدودة.
التطبيقات
يتم استخدام الأنابيب المعزولة مسبقًا في مجموعة واسعة من المواقف:
- التدفئة والتبريد بالمنطقة: تقوم هذه الأنظمة بتوزيع المياه الساخنة أو المبردة من مصدر مركزي إلى مباني متعددة. تحافظ الأنابيب المعزولة مسبقًا على الماء عند درجة الحرارة المطلوبة أثناء النقل.
- صناعة النفط والغاز: تساعد الأنابيب المعزولة مسبقًا في الحفاظ على درجة حرارة النفط والغاز في خطوط الأنابيب, وهو أمر حيوي بشكل خاص في المناخات الباردة.
- العمليات الصناعية: في العديد من الصناعات, ويجب حفظ بعض السوائل في درجات حرارة محددة للحفاظ على كفاءة العمليات.
- خدمات البناء: في المباني واسعة النطاق مثل المستشفيات, الجامعات, والمراكز التجارية, غالبًا ما تستخدم الأنابيب المعزولة مسبقًا لتوزيع الماء الساخن أو البارد, بخار, وغيرها من المرافق.
رغم فوائدها, قد لا تكون الأنابيب المعزولة مسبقًا مناسبة لكل حالة نظرًا لارتفاع تكلفتها الأولية مقارنة بأنظمة الأنابيب التقليدية. لكن, غالبًا ما تعوض الوفورات طويلة المدى في تكاليف الطاقة والصيانة الاستثمار الأولي.
شركة أبتر ستيل للأنابيب المعزولة مسبقاً
تنزيلات PDF: ABTER STEEL pre_insulated_pipes_catalogue2023
حلول الأنابيب المعزولة لدينا, تحت العلامة التجارية ABTER STEEL, لقد وجدت تطبيقًا واسع النطاق في أنظمة التدفئة والتبريد. مصممة للعمل بانسجام مع مصادر الطاقة المختلفة, تتميز هذه الأنابيب الفولاذية المعزولة مسبقًا بمتانة معززة.
نحن نقدم حلاً شاملاً لعملائنا, تشمل الأنابيب الفولاذية المعزولة مسبقًا, التجهيزات, ومواد التجميع. مع مخزون غني من الفولاذ والملحقات المعزولة مسبقًا, نحن نضمن التسليم الفوري للمشاريع الصغيرة. بجانب, نحن نقدم حلولاً معزولة مسبقاً للأنابيب المتوسطة مثل PE, غير القابل للصدأ, وغيرها من الخيارات المخصصة.
نحن نعمل بالتعاون الوثيق مع عملائنا, التخطيط لمشاريعنا مع السمعة الشركاء اللوجستيين وتقديم منتجاتنا على نطاق عالمي. نحن أيضا تسهيل توفير ما يلزم وثائق التصدير.
مرافق التصنيع لدينا متوافقة مع المعايير البيئية ل 14001:1998 ويحمل حرارة اليورو & شهادة الطاقة. نحن نقدم VCA* خدمات التثبيت المعتمدة (بما في ذلك التعديل, لحام, وما بعد العزل), وإرشادات التجميع خصيصًا لقطاع المرافق. الأنابيب لدينا متوفرة بتنسيق Duo, والذي يتضمن أنبوبين داخل غلاف واحد.
السطح الخارجي لأنابيبنا الفولاذية يخضع طلقة نارية لتعزيز الالتزام رغوة البولي يوريثان الصلبة (بور). نهايات الأنابيب الفولاذية الرئيسية مشطوفة استعدادًا للحام. السطح الداخلي لل أنابيب البولي ايثيلين يتعرض له علاج كورونا لتحسين التصاق PUR.
المواصفات الفنية
- أنبوب متوسط: يتم تصنيع الفولاذ ABTER STEEL P235GH وفقًا لمعايير PN-EN-10217-1. نحن نقدم خيارات ملحومة وغير ملحومة.
- نطاق درجة حرارة: يمكن لأنابيبنا التعامل مع درجات الحرارة من 10 درجات مئوية إلى 149 درجة مئوية.
- غلاف الأنابيب: نحن نستخدم HDPE, مع اختياري حاجز الانتشار.
- مادة العزل: نحن نستخدم 100% رغوة PUR المنفوخة خالية من CKF.
- توصيل حراري: تتراوح الموصلية الحرارية لأنابيبنا من 0.025 ل 0.029 ث/م ك.
- درجة حرارة التشغيل القصوى: يمكن لأنابيبنا أن تتحمل ما يصل إلى 149 درجة مئوية.

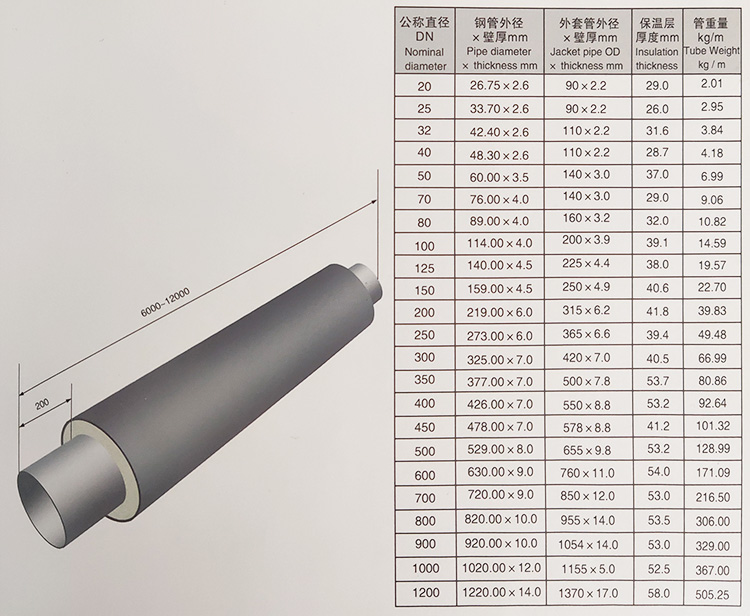

- نطاق القطر: نحن نقدم أقطار تتراوح من DN20 إلى DN1000.

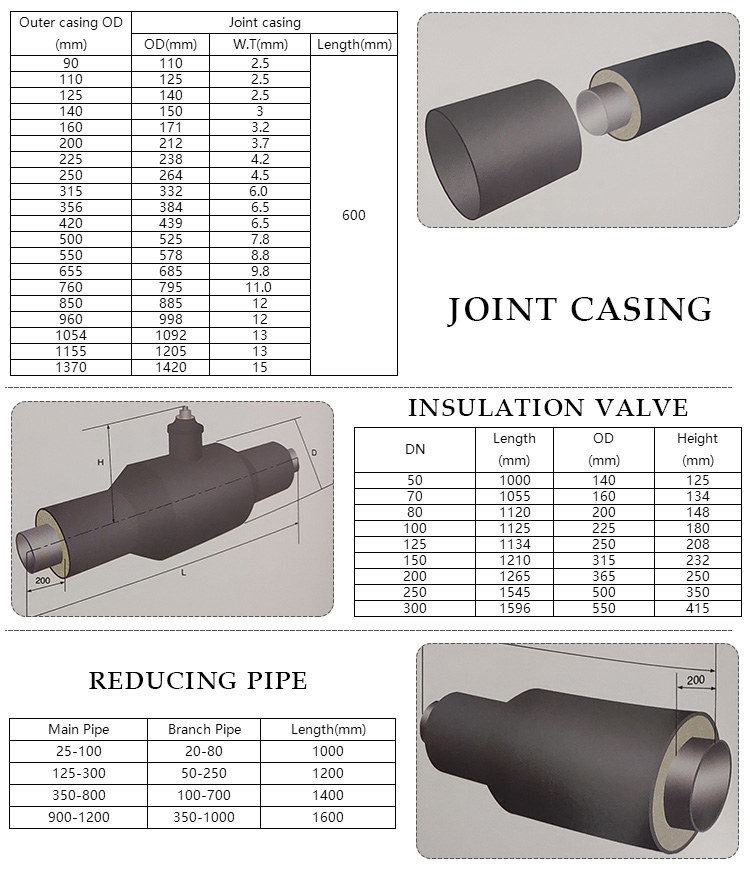

- اتصالات مشتركة: تتميز الوصلات المتقلصة للأنبوب الحراري PEH لدينا بما يلي: أ إغلاق مزدوج, ونحن نستخدم رغوة PUR السائلة أو قذائف PUR للعزل.
- نظام كشف التسرب: تم تجهيز جميع الأنابيب والتجهيزات المعزولة مسبقًا بأسلاك الإنذار الشمالية.
- التغطية الأرضية: تم تصميم الأنابيب لدينا مع الأخذ في الاعتبار الغطاء الأرضي 80 سم.
.
التطبيقات: يتم استخدام نظام الأنابيب المعزول مسبقًا بواسطة المادة الكيميائية,
الأدوية, الصناعات البتروكيماوية والغذائية لنقل:
-
- شبكات التدفئة المناطقية
- شبكات تبريد المناطق
- المياه المبردة, يشرب الماء, مياه الصرف, مياه التبريد, الماء الساخن
- بخار & خطوط المكثفات
- سوائل العملية
- المبردات
- مواد كيميائية
- زيت
يتكون الأنبوب المعزول عادة من ثلاثة أجزاء
جزء 1: الأنابيب الناقلة (داخل): الفولاذ المقاوم للصدأ أو الفولاذ الكربوني
جزء 2: طبقة عازلة (واسطة): رغوة البولي يوريثان (نموذج بور) (عالي
صفات العزل مقارنة بالكتلة والحجم)
جزء 3: سترة واقية (غلاف خارجي): البلاستيك أو الصلب (بولي ايثيلين
(PEH), بولي ايثيلين عالي الكثافة (البولي ايثيلين عالي الكثافة), المجلفن, الألومنيوم الخ)
نقاط البيع: اختيار الأنابيب الناقلة, نوع الرغوة وسمك الرغوة, أيضًا
كمادة للسترة, مصنوع من قبل العميل, من يمكنه أيضًا اختيار ذلك
توريد الأنابيب الناقلة للمشروع.
مزايا: مقاوم للصدمات, مقاوم للماء, مقاومة للملح والمواد الكيميائية,صحية وغير قابلة للتآكل
مواد | ||
غرض | مادة | ملحوظات |
أنبوب الخدمة/الأنبوب الناقل | أنبوب فولاذي | أبي 5L بسل-1: جي آر بي X42, X46, X52, X60, X70 أبي 5L بلس-2: ISO3183-L245, L290, L320, L360, L415, L485 |
عازلة | رغوة البولي يوريثان (بور) الكثافة الاسمية 60¹+15-15 كجم/م3 |
قوة الضغط: ≥ 0.300 الآلام والكروب الذهنية |
توصيل حراري: ≥ 0.029 واط/م · كلفن عند 50 درجة مئوية | ||
محتوى الخلية المغلقة: ≥90% | ||
أمتصاص الماء: <5% | ||
سترة العزل | بولي ايثيلين عالي الكثافة (البولي ايثيلين عالي الكثافة) | كمعلمة فنية |
وصف | أنابيب الصلب العازلة للحرارة من مادة البولي يوريثين |
سمك الحائط | 0.5ملم-16 ملم |
طول | 1م-12 م أو حسب الطلب |
القطر الخارجي | 0.405-80 بوصة أو 10.3 ملم – 2032مم |
عازلة | رغوة البولي يوريثان |
درجة حرارة التشغيل | تصل إلى 140 درجة مئوية |
معيار & درجات | أبي 5L PSL1/PSL2, أستم A53، أستم A252، غب / T9711.1، غب / T3091، سي / تي 5037-2012، DIN1626، EN10219، EN10217 |
ينتهي | 30~35 درجة |
رقابة جودة | 100% فحص الأشعة السينية / 100%X 100% اختبار الضغط الهيدروليكي/ 100% 100% التفتيش بالموجات فوق الصوتية / 100% |
بطانة | الايبوكسي , اسمنت السيارة, ووفقا لمتطلبات العملاء |
ضغط التشغيل | <1.6الآلام والكروب الذهنية (أي ما يعادل PN 25? 25شريط للتأكيد) |
وضعت الطريق | مدفون, تكاليف غير مباشرة, خندق |
مادة العزل | مادة رغوية من مادة البولي يوريثين الصلبة الرغوية الخالية من الفلوريد (كثافة الرغوة: 60كجم/م3-80 كجم/م3) |
التوتر السطحي الداخلي أنابيب البولي ايثيلين عالي الكثافة |
≥50dy/سم |

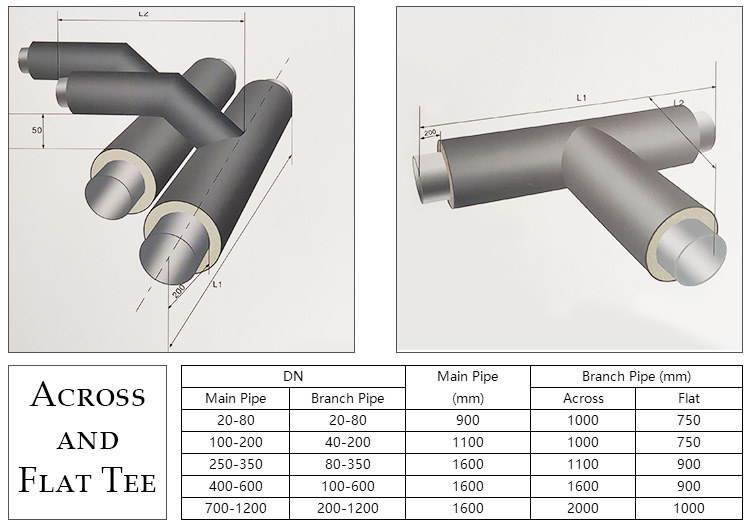

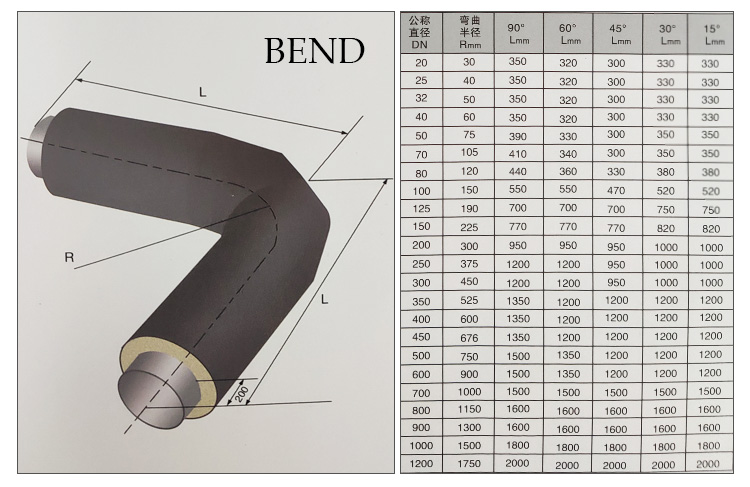

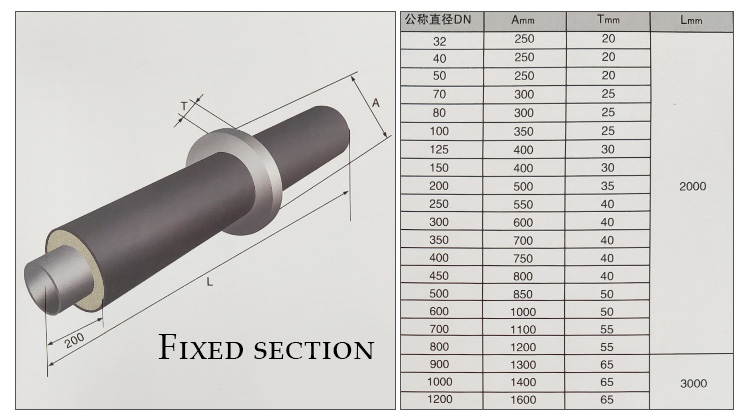

الأنابيب المعزولة مسبقًا وملحقاتها
