الأنابيب الفولاذية المعزولة مسبقًا الأنابيب العازلة برغوة البولي يوريثان أنابيب العزل العلوية

لماذا نستخدم الأنابيب المعزولة مسبقًا؟?

فوائد استخدام الأنابيب المعزولة مسبقًا

توفر الأنابيب المعزولة مسبقًا مجموعة من المزايا التي تجعلها خيارًا جذابًا لمختلف التطبيقات. فيما يلي بعض الأسباب الرئيسية لاستخدامها بشكل شائع:

  1. الكفاءة الحرارية: تحافظ الطبقة العازلة للأنابيب المعزولة مسبقًا على درجة حرارة السائل الذي يتم نقله. وهذا يقلل من الحاجة إلى تدفئة أو تبريد إضافيين على طول خط الأنابيب, وبالتالي توفير الطاقة.
  2. المتانة و طول العمر: الكسوة الواقية تحمي الطبقة العازلة, وحمايتها من الأضرار البيئية, رُطُوبَة, والإجهاد الميكانيكي. تساعد هذه الحماية على إطالة عمر نظام الأنابيب وتقليل متطلبات الصيانة, مما يؤدي إلى وفورات في التكاليف على المدى الطويل.
  3. أمان: توفر الكسوة الخارجية أيضًا طبقة إضافية من الأمان, حماية خط الأنابيب من الأضرار المحتملة وتقليل مخاطر التسربات التي قد تضر بالبيئة أو تشكل مخاطر على السلامة.
  4. براعه: الأنابيب المعزولة مسبقًا مناسبة لمجموعة واسعة من التطبيقات, بما في ذلك أنظمة التدفئة والتبريد في المناطق, نقل المياه والصرف الصحي, وخطوط أنابيب النفط والغاز.
  5. سهولة التركيب: عادةً ما تأتي الأنابيب المعزولة مسبقًا كوحدة واحدة تتكون من الأنبوب, عازلة, والكسوة, مما يجعلها أسهل وأسرع في التثبيت من أنظمة عزل الأنابيب التقليدية.
  6. تأثير بيئي: من خلال الحفاظ على درجة حرارة السوائل المنقولة وتقليل الحاجة إلى التدفئة أو التبريد الإضافي, تساعد الأنابيب المعزولة مسبقًا على الانخفاض انبعاثات غازات الاحتباس الحراري.

ختاماً, يمكن أن يؤدي استخدام الأنابيب المعزولة مسبقًا إلى فوائد كبيرة من حيث كفاءة الطاقة, توفير في التكاليف, أمان, والاستدامة البيئية.

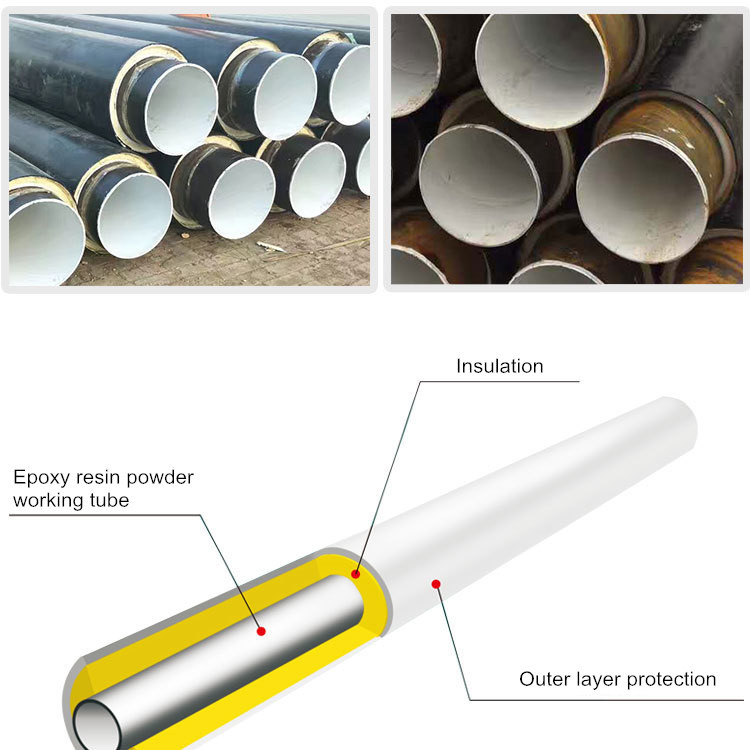

تخدم الأنابيب المعزولة مسبقًا العديد من التطبيقات في مجالات متنوعة مثل التدفئة والتبريد في المناطق, نقل المياه والصرف الصحي, وكذلك خطوط أنابيب النفط والغاز. يتضمن بناء هذه الأنابيب أنبوبًا مركزيًا, المسؤولة عن تدفق السوائل المنقولة, محاطة بطبقة عازلة, كلها محمية بطبقة خارجية أو كسوة. دور العزل هو الحفاظ على درجة حرارة السائل, بينما تحمي الكسوة العزل وتساعد في الحفاظ على سلامة نظام الأنابيب.

عادة, الأنابيب المعزولة مسبقًا التي تتميز بالكسوة المعدنية مصنوعة من مواد مثل الفولاذ الكربوني, الفولاذ المقاوم للصدأ, أو الألومنيوم. يتم استخدام طريقة ربط اللفة لتطبيق الكسوة المعدنية فوق العزل. تتضمن هذه العملية ربط الطبقات المعدنية والعزلية معًا تحت الحرارة والضغط. توفر الكسوة المعدنية الحماية للطبقة العازلة ضد الأضرار الميكانيكية, رُطُوبَة, والعوامل البيئية المختلفة, وبالتالي تعزيز عمر نظام الأنابيب.

ينتشر استخدام الأنابيب المعزولة مسبقًا ذات الكسوة المعدنية في العديد من الصناعات مثل توليد الطاقة, النفط والغاز, والتدفئة والتبريد بالمنطقة. تعتبر هذه الأنابيب مفيدة بشكل خاص في السيناريوهات التي تتعرض فيها لدرجات حرارة شديدة, الضغط الميكانيكى, أو غيرها من الظروف القاسية. تضيف الكسوة المعدنية طبقة حماية إضافية للعزل, مما يساهم في موثوقية وأداء نظام الأنابيب على المدى الطويل.

ما هي القواعد والمعايير التي نتبعها في أبترستيل؟?

تقوم شركة abtersteel بتصنيع مجموعة منتجاتها الخاصة بتبريد المناطق بشكل صارم بما يتوافق مع EN17415-1, إي إن17415-2, إي إن17415-3, EN489 والمعايير الأخرى ذات الصلة, والتي سوف تضمن العمر الفني كحد أدنى 50 سنوات عندما تم تصميمها وتركيبها بشكل صحيح.

الأنابيب الفولاذية المعزولة مسبقًا، الأنابيب العازلة برغوة البولي يوريثان، الأنابيب العازلة العلوية

تخصيص1.الأنابيب الفولاذية المعزولة مسبقًا المطلية برغوة البولي يوريثان عالية الكثافة يمكنها مقاومة درجة الحرارة حتى 140 درجة مئوية.

2.مع أنبوب سترة hdpe المقاوم للتآكل يمكن أن يجعل الأنبوب مدفونًا مباشرة تحت الأرض بدون خندق.

3.يمكن أن تخدم تجهيزات الأنابيب والأنابيب ذات الأحجام المختلفة لمشروعات التدفئة والتبريد المختلفة.

4.يمكن تصميم سماكة رغوة البولي يوريثان من 26.5 إلى 83 ملم أو أكثر.
الأنابيب الفولاذية المعزولة مسبقًا، الأنابيب العازلة برغوة البولي يوريثان، الأنابيب العازلة العلوية

يتضمن اختبار نوع الوصلة الملحومة الاختبارات التالية:

  1. مادة البولي يوريثين (بور) الاستقرار الحراري للرغوة
  2. ضيق الماء
  3. مقاومة الإجهاد الكراك
  4. اختبار الانحناء على المكونات الملحومة
  5. تذوب معدل التدفق الشامل للمكونات الملحومة

بالإضافة إلى هذا النوع من الاختبار، نقوم باختبار وصلات اللحام الخاصة بنا وفقًا لـ:

  1. اختبار إجهاد التربة (اختبار صندوق الرمل)
  2. اختبار ضيق المياه (بعد اختبار إجهاد التربة)
  3. البولي يوريثين الاستقرار الحراري
  4. اختبار الانحناء على المكونات الملحومة
  5. تذوب معدل التدفق الشامل للمكونات الملحومة

يتضمن اختبار النوع المفصل المختوم القابل للانكماش الاختبار التالي:

  1. مادة البولي يوريثين (بور) الاستقرار الحراري للرغوة
  2. اختبار إجهاد التربة (اختبار صندوق الرمل)
  3. ضيق الماء (بعد اختبار إجهاد التربة)
  4. اختبار الانحناء على المكونات الملحومة
  5. تذوب معدل التدفق الشامل للمكونات الملحومة

مواعيد الأنابيب

الاسم المميز أنبوب فولاذي(مم) أنابيب البولي إيثيلين عالي الكثافة(مم) سمك الطبقة العازلة
قطر الدائرة سماكة قطر الدائرة سماكة (مم)
25 32 3 90 2.5 26.5
40 45 3.5 110 2.5 30
50 57 3.5 120 3 28.5
70 76 4 140 3 29
80 89 4 150 3 27.5
100 108 4.5 180 3 33
125 133 4.5 225 3.5 42.5
150 159 5 250 3.9 41.6
200 219 6 315 4.9 43.1
250 273 6 365 5.6 40.4
300 325 7 420 7 40.5
350 377 7 500 7.8 53.7
400 426 7 560 8.8 58.2
450 478 8 600 8.8 52.2
500 529 8 655 9.8 53.2
600 630 8 760 11.5 53.5
700 720 8 850 12 53
800 820 10 960 14 56
900 920 10 1055 14 53.5
1000 1020 10 1155 14 53.5
1100 1120 12 1256 14 54
1200 1220 12 1370 16 59
1200 1220 14 1370 16 59
1400 1420 14 1580 16 64
1400 1420 16 1600 18 72

الأنابيب الفولاذية المعزولة مسبقًا، الأنابيب العازلة برغوة البولي يوريثان، الأنابيب العازلة العلوية
معلومات معزولة

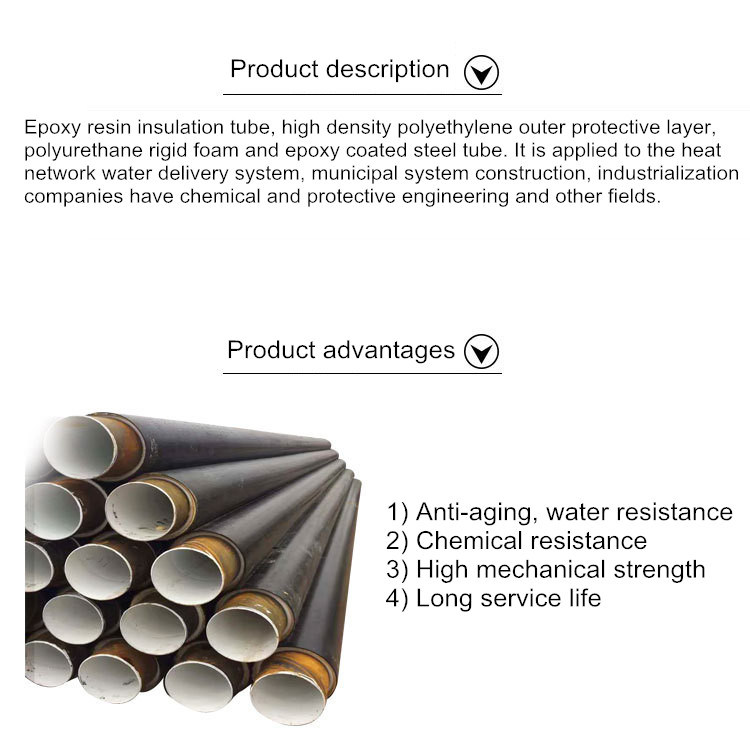

وصف أنابيب الصلب العازلة للحرارة من مادة البولي يوريثين
جدار القراد 0.5ملم-16 ملم
طول 1م-12 م ,أو حسب متطلبات العميل
معيار الإنتاج API 5L PSL1/ PSL2، ASTM A53، ASTM A252، GB/T9711.1، GB/T3091، SY/T 5037-2012، DIN1626، EN10219، EN10217
نهاية 30~35 درجة نهاية مشطوفة
رقابة جودة 100% فحص الأشعة السينية
100%اختبار الضغط الهيدروليكي
100% التفتيش بالموجات فوق الصوتية
بطانة داخلية الايبوكسي , اسمنت السيارة, ووفقا لمتطلبات العملاء
ضغط التشغيل <1.6الآلام والكروب الذهنية
وضعت الطريق مدفون, تكاليف غير مباشرة, خندق
درجة الأنابيب الفولاذية

وتركيب الأنابيب

20#/Q235 أنابيب الصلب غير الملحومة وأنابيب الصلب الحلزونية (GB ومعيار النفط)
مادة العزل مادة رغوية من مادة البولي يوريثين الصلبة الرغوية الخالية من الفلوريد

(كثافة الرغوة: 60kg/m3-80kg/m3

التوتر السطحي الداخلي

أنابيب البولي ايثيلين عالي الكثافة

≥50dy/سم

الأنابيب الفولاذية المعزولة مسبقًا، الأنابيب العازلة برغوة البولي يوريثان، الأنابيب العازلة العلوية

الأنابيب الفولاذية المعزولة مسبقًا، الأنابيب العازلة برغوة البولي يوريثان، الأنابيب العازلة العلوية

اسم المنتج أنابيب المياه الساخنة المرنة العازلة لرغوة البولي يوريثان لتدفئة المناطق
أنبوب العزل الحراري
عزل أنابيب البولي يوريثين
أنبوب مقاوم للماء
تعبير
الاستخدام 1.إمدادات الحرارة المركزية في المناطق الحضرية
2.غرفة دافئة
3.منجم للفحم
4.البترول
5.مجال العزل الكيميائي وغيرها من مجالات العزل المضادة للتآكل
درجة حرارة متوسطة 50درجة مئوية-120 درجة مئوية,الأعلى:140 درجة مئوية
ضغط العمل <2.5الآلام والكروب الذهنية

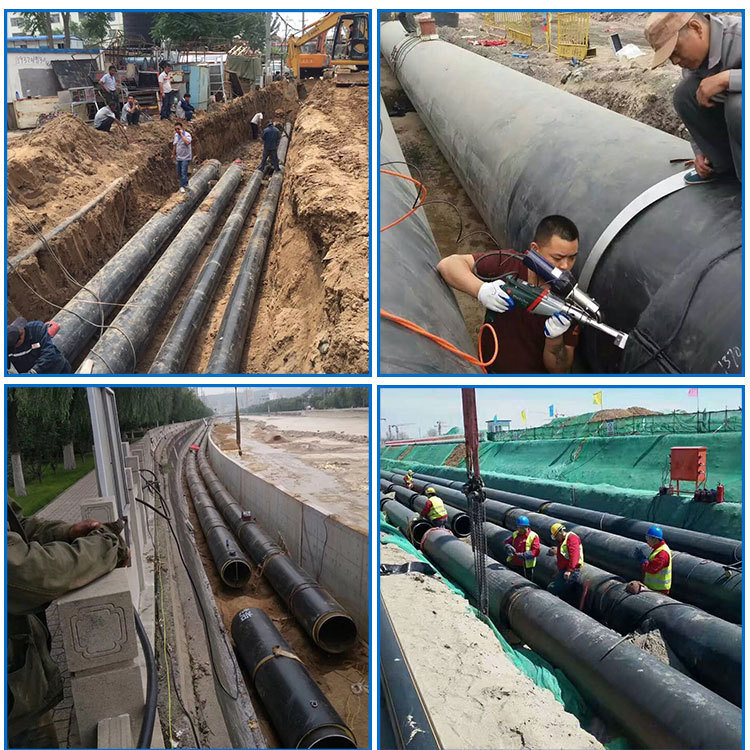

طريقة وضع 1.دفن مباشر
2.بنيت على ركائز متينة
3.خندق
تكنولوجيا 1.علاج كورونا المتقدم
2.تفجير المكره

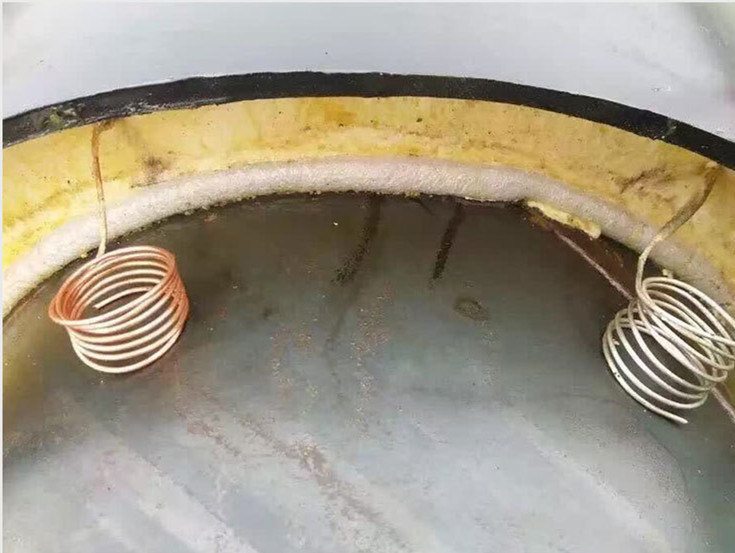

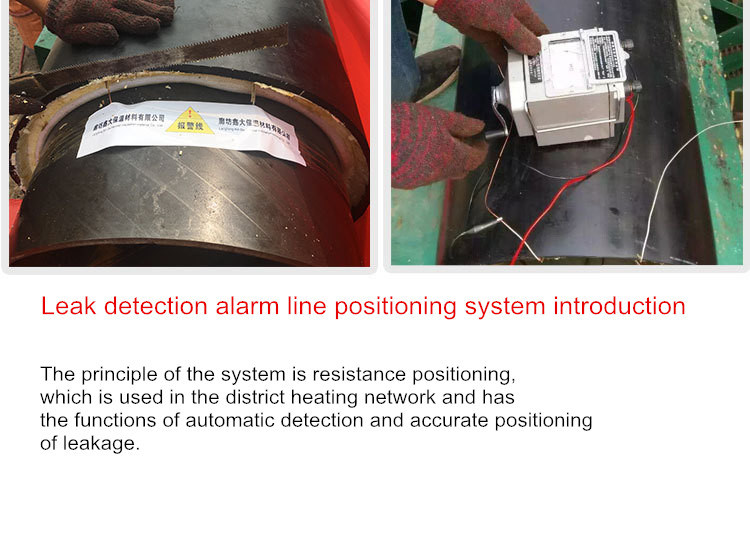

3. خط إنذار للتسرب
المعايير سي جيه/T114-2000, سي جيه/T155-2001, EN253:2003
جيجابايت/T9711.1-1997, جيجابايت/T8163-1999
مزايا 1.خصائص عزل جيدة ,انخفاض فقدان الحرارة (ال 25% من الأنابيب التقليدية),
2.توفير الطاقة
3.مقاومة للماء والتآكل
4.لا خندق,يتم دفنها مباشرة في الأرض أو الماء

الأنابيب الفولاذية المعزولة مسبقًا، الأنابيب العازلة برغوة البولي يوريثان، الأنابيب العازلة العلوية

الأنابيب الفولاذية المعزولة مسبقًا، الأنابيب العازلة برغوة البولي يوريثان، الأنابيب العازلة العلوية
الأنابيب الفولاذية المعزولة مسبقًا، الأنابيب العازلة برغوة البولي يوريثان، الأنابيب العازلة العلوية
الأنابيب الفولاذية المعزولة مسبقًا، الأنابيب العازلة برغوة البولي يوريثان، الأنابيب العازلة العلوية
الأنابيب الفولاذية المعزولة مسبقًا، الأنابيب العازلة برغوة البولي يوريثان، الأنابيب العازلة العلوية
الأنابيب الفولاذية المعزولة مسبقًا، الأنابيب العازلة برغوة البولي يوريثان، الأنابيب العازلة العلوية

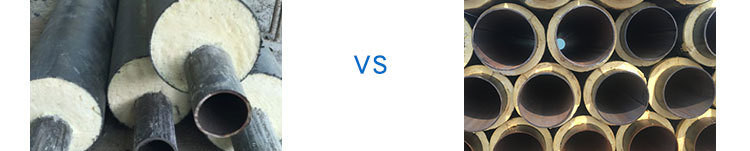

كيف يمكن مقارنة تكلفة الأنابيب المعزولة مسبقًا بأنظمة عزل الأنابيب التقليدية؟?

مقارنة التكاليف: الأنابيب المعزولة مسبقًا مقابل. أنظمة عزل الأنابيب التقليدية عند مقارنة تكاليف الأنابيب المعزولة مسبقًا بأنظمة عزل الأنابيب التقليدية, من المهم مراعاة كل من التكاليف الأولية والتكاليف التشغيلية طويلة المدى.

التكاليف الأولية

من منظور الاستثمار الأولي, يمكن أن تكون الأنابيب المعزولة مسبقًا أكثر تكلفة من أنظمة عزل الأنابيب التقليدية. ويرجع ذلك إلى عملية التصنيع المتقدمة و تصميم متكامل, والذي يتضمن الأنبوب, عازلة, والكسوة الواقية كلها في وحدة واحدة.

التكاليف التشغيلية طويلة الأجل

في حين أن التكاليف الأولية للأنابيب المعزولة مسبقًا قد تكون أعلى, غالبًا ما تكون تكاليف التشغيل طويلة المدى أقل. إليكم السبب:

  1. كفاءة الطاقة: تتميز الأنابيب المعزولة مسبقًا بكفاءة عالية في الحفاظ على درجة حرارة السوائل المنقولة, تقليل الحاجة إلى طاقة إضافية للتدفئة أو التبريد. وهذا يؤدي إلى توفير كبير في الطاقة مع مرور الوقت.
  2. متانة: تحمي الكسوة الواقية للأنابيب المعزولة مسبقًا العزل من التلف, إطالة عمر نظام الأنابيب وتقليل الحاجة إلى الصيانة أو الاستبدال.
  3. سهولة التركيب: لأن الأنابيب المعزولة مسبقًا تأتي كوحدة متكاملة, يمكن أن تكون أسرع وأسهل في التثبيت من الأنظمة التقليدية, خفض تكاليف العمالة.

مقارنة التكلفة الإجمالية

باختصار, في حين أن الأنابيب المعزولة مسبقًا قد تكون لها تكلفة أولية أعلى, هُم كفاءة الطاقة, متانة, ويمكن أن تؤدي سهولة التثبيت إلى تحقيق وفورات كبيرة على المدى الطويل. لذلك, عند مقارنة تكاليف الأنابيب المعزولة مسبقًا وأنظمة عزل الأنابيب التقليدية, من المهم النظر في إجمالي تكاليف دورة الحياة, ليس فقط الاستثمار الأولي.
