Pipa baja paduan ASTM A213, Tabung penukar panas SA213
Produsen Tabung Paduan ASTM A213 T2 T5 T5b T9 T91

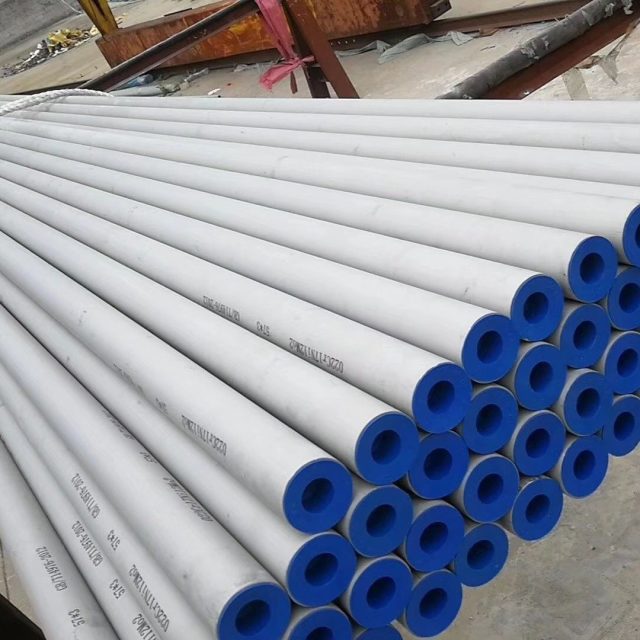

Baja Abter menawarkan ASME SA213 berkualitas tinggi, ASTM A213 T2 T5 T5b T9 T91 penukar panas tabung baja mulus untuk pelanggan di seluruh dunia. Selain memasok tabung baja paduan T2 T5 T5b T9 T91, Metallica juga menawarkan layanan fabrikasi yang mencakup pemotongan, pembengkokan, pencukuran, pemotongan gergaji dan pengelasan untuk semua jenis pipa dan tabung baja mulus. Tujuan utama kami adalah memastikan bahwa pelanggan kami menerima tabung A213 T2 T5 T5b T9 T91 dengan harga bersaing, dibarengi dengan pelayanan prima.
Fitur Tabung Penukar Panas Baja Paduan ASTM A213 T2 T5 T5b T9 T91
Tabung paduan mulus T2 T5 T5b T9 T91 harus dikirimkan dalam keadaan mati sepenuhnya, dan baik sebagai produk jadi yang panas atau dingin.
Perlakuan panas dilakukan secara terpisah dan sebagai tambahan pada pembentukan panas.
Uji Perataan – Satu uji perataan harus dilakukan pada benda uji dari setiap ujung satu tabung jadi, bukan yang digunakan untuk uji flaring, dari setiap lot.
Uji Pembakaran – Satu pengujian pembakaran harus dilakukan pada benda uji dari setiap ujung tabung yang sudah jadi, bukan yang digunakan untuk uji perataan, dari setiap lot.
Uji Listrik Hidrostatis atau Tak Rusak – Setiap tabung harus menjalani uji listrik tak rusak atau uji hidrostatis. Jenis pengujian yang digunakan harus sesuai dengan pilihan pabrikan, kecuali ditentukan lain dalam pesanan pembelian.
A213 / Pipa Baja Paduan SA213: Properti, Aplikasi, dan Keuntungan
A213 (ASME SA213) adalah spesifikasi untuk feritik mulus dan ketel baja paduan austenitik, superheater, dan tabung penukar panas. Tabung ini biasanya digunakan dalam aplikasi bertekanan tinggi dan suhu tinggi, seperti pembangkit listrik, pabrik petrokimia, dan kilang. Dalam artikel ini, kita akan menjelajahi propertinya, aplikasi, dan kelebihan A213 / SA213 pipa baja paduan.
Daftar isi
- Perkenalan
- Nilai dan Komposisi
- Peralatan mekanis
- Perawatan panas
- Aplikasi
- Keuntungan
- Kesimpulan
1. Perkenalan
SEPERTI SAYA SA213 adalah spesifikasi yang mencakup feritik dan mulus paduan austenitik-ketel baja, superheater, dan tabung penukar panas. Tabung dibuat dengan ukuran khusus dan dapat digunakan dalam aplikasi bertekanan tinggi dan suhu tinggi, seperti pembangkit listrik, pabrik petrokimia, dan kilang.
ASTM A213 / Tabung A213M ASME SA213 harus dibuat dengan proses yang mulus dan harus diselesaikan dengan panas atau dingin seperti yang ditentukan.
ASTM A213 / A213M mencakup beberapa tingkatan minimum- ketebalan dinding, mulus, baja paduan, tabung boiler dan superheater.
ASTM A213 / Ukuran dan ketebalan pipa A213M yang biasanya dilengkapi dengan spesifikasi ini adalah 1⁄8 inci. [3.2 mm] dalam diameter dalam ke 5 di dalam. [127 mm] dalam diameter luar dan 0.015 ke 0.500 di dalam. [0.4 ke 12.7 mm], inklusif, dalam ketebalan dinding minimum atau, jika ditentukan dalam pesanan, ketebalan dinding rata-rata. Tabung yang memiliki diameter lain dapat dilengkapi, asalkan tabung tersebut memenuhi semua persyaratan lain dari spesifikasi ini.
2. Nilai dan Komposisi
A213 / Spesifikasi SA213 mencakup beberapa tingkatan baja paduan, masing-masing dengan komposisi kimia yang berbeda. Beberapa nilai umum termasuk T5, T9, T11, T22, T91, Dan TP316, diantara yang lain. Komposisi tiap grade berbeda-beda, tetapi umumnya mengandung unsur seperti kromium, molibdenum, dan nikel, yang memberikan peningkatan kekuatan suhu tinggi, tahan korosi, dan ketahanan terhadap oksidasi.
Berikut ini ikhtisar singkat komposisi kimia beberapa A213 yang umum / SA213 pipa baja paduan nilai:
| Nilai | Kromium (Kr) | Molibdenum (Mo) | Nikel (Di dalam) | Elemen Lainnya |
|---|---|---|---|---|
| T5 | 4.00 – 6.00% | 0.45 – 0.65% | – | – |
| T9 | 8.00 – 10.00% | 0.90 – 1.10% | – | – |
| T11 | 1.00 – 1.50% | 0.44 – 0.65% | – | – |
| T22 | 2.00 – 2.50% | 0.87 – 1.13% | – | – |
| T91 | 8.00 – 9.50% | 0.85 – 1.05% | – | Catatan, V, N |
| TP316 | 16.00 – 18.00% | – | 10.00 – 14.00% | Mo, M N, Dan, P, S, C |
3. Peralatan mekanis
Sifat mekanik A213 / Pipa baja paduan SA213 bergantung pada kelas spesifik dan perlakuan panas. Berikut adalah beberapa sifat mekanik khas dari grade umum:
| Nilai | Tarik Kekuatan (menit) | Kekuatan Hasil (menit) | Pemanjangan (menit) |
|---|---|---|---|
| T5 | 60 ksi (415 MPa) | 30 ksi (205 MPa) | 30% |
| T9 | 60 ksi (415 MPa) | 30 ksi (205 MPa) | 30% |
| T11 | 60 ksi (415 MPa) | 30 ksi (205 MPa) | 30% |
| T22 | 60 ksi (415 MPa) | 30 ksi (205 MPa) | 30% |
| T91 | 85 ksi (585 MPa) | 60 ksi (415 MPa) | 20% |
| TP316 | 75 ksi (515 MPa) | 30 ksi (205 MPa) | 35% |
| Nilai | Daya tarik | Titik hasil(Ayah) | Pemanjangan(%) | Dampak(J) | Kekerasan |
| (Ayah) | tidak kurang dari | tidak kurang dari | tidak kurang dari | tidak kurang dari | |
| A213 T2/SA213 T2 | ≥415 | 205 | “ | 85HRB | |
| A213 T11/SA213 T11 | ≥415 | 205 | “ | 85HRB | |
| A213 T22/SA213 T22 | ≥415 | 205 | “ | 85HRB | |
| A213 T23/SA213 T23 | ≥510 | 400 | 20 | “ | 97HRB |
| A213 T24/SA213 T24 | ≥585 | 415 | 20 | “ | 25HRB |
| A213 T91/SA213 T91 | ≥585 | 415 | 20 | “ | 25HRB |
| A213 T911/SA213 T911 | ≥620 | 440 | 20 | “ | 25HRB |
| A213 T22/SA213 T92 | ≥620 | 440 | 20 | “ | 25HRB |
| A213 T122/SA213 T122 | ≥620 | 400 | 20 | 25HRB | |
| TP304H | ≥515 | 205 | 35 | 90HRB | |
| TP316H | ≥515 | 205 | 35 | 90HRB | |
| TP321H | ≥515 | 205 | 35 | 90HRB | |
| TP347H | ≥515 | 205 | 35 | 90HRB | |
| S30432 | ≥590 | 235 | 35 | 95HRB | |
| TP310HCbN | ≥655 | 295 | 30 | 100HRB |
Catatan:
Maksimal, kecuali kisaran atau minimum ditunjukkan. Dimana elips (…) muncul di tabel ini, tidak ada persyaratan, dan analisis untuk elemen tersebut tidak perlu ditentukan atau dilaporkan.
B Boleh memesan T2 dan T12 dengan kandungan sulfur sebesar 0.045 maks. Melihat 16.3.
C Alternatifnya, sebagai pengganti rasio minimum ini, bahan tersebut harus mempunyai kekerasan minimal sebesar 275 HV dalam kondisi mengeras, didefinisikan sebagai setelah austenitisasi dan pendinginan hingga suhu kamar tetapi sebelum temper.
Frekuensi uji kekerasan adalah dua sampel produk per lot perlakuan panas dan hasil pengujian kekerasan harus dilaporkan pada laporan pengujian material.
4. Perawatan panas
A213 / Pipa baja paduan SA213 menjalani perlakuan panas untuk mencapai sifat mekanik yang diinginkan, tahan korosi, dan kekerasan. Perlakuan panas spesifik tergantung pada tingkatannya dan mungkin termasuk normalisasi, pendinginan, dan temper. Misalnya, Pipa kelas T91 biasanya dinormalisasi pada 1040°C (1900°F), didinginkan dalam air atau minyak, dan ditempa pada suhu 760°C (1400°F).
5. Aplikasi
A213 / Pipa baja paduan SA213 digunakan dalam berbagai aplikasi karena kekuatannya pada suhu tinggi, tahan korosi, dan sifat mekanik yang sangat baik. Beberapa aplikasi khas termasuk:
- Pembangkit listrik: tabung ketel, tabung superheater, dan tabung penukar panas
- Pabrik petrokimia: perpipaan proses bertekanan tinggi dan bersuhu tinggi
- Kilang: sistem suhu tinggi dan tekanan tinggi untuk pemrosesan minyak mentah
- Industri minyak dan gas: saluran pipa dan penukar panas di lingkungan bertekanan tinggi dan bersuhu tinggi
- Pabrik pengolahan bahan kimia: sistem perpipaan bersuhu tinggi dan bertekanan tinggi
- Pembangkit listrik berbahan bakar fosil dan nuklir: peralatan pembangkit uap dan perpindahan panas
6. Keuntungan
Beberapa keuntungan utama menggunakan A213 / Pipa baja paduan SA213 termasuk:
- Kekuatan suhu tinggi: cocok untuk aplikasi yang melibatkan suhu dan tekanan tinggi
- Tahan korosi: ketahanan terhadap berbagai bentuk korosi, termasuk oksidasi dan retak akibat korosi
- Sifat mekanik yang sangat baik: tinggi daya tarik, kekuatan hasil, dan perpanjangan
- Kemampuan penyesuaian: tersedia dalam berbagai kelas, ukuran, dan ketebalan dinding untuk memenuhi persyaratan aplikasi tertentu
- Perawatan panas: dapat diberi perlakuan panas untuk mencapai sifat mekanik dan kekerasan yang diinginkan
7. Kesimpulan
Kesimpulannya, A213 / Pipa baja paduan SA213 adalah pilihan populer untuk berbagai aplikasi suhu tinggi dan tekanan tinggi karena sifat mekaniknya yang sangat baik, tahan korosi, dan kemampuan penyesuaian. Ketersediaan nilai yang berbeda dan pilihan perlakuan panas memungkinkan pipa ini digunakan di berbagai industri, termasuk pembangkit listrik, pabrik petrokimia, kilang, dan industri minyak dan gas. Dengan berbagai kelebihannya, A213 / Pipa baja paduan SA213 memberikan solusi yang andal dan tahan lama untuk berbagai aplikasi yang menantang.
ASTM A213M-09 Tabel Perbandingan Bahan (ASTM→KS, DIA, DARI, BS, NBN, tidak, UNI)
| Nilai | Penunjukan UNS | C | M N | P | S | Dan |
| T2 | K11547 | 0.10–0.20 | 0.30–0,61 | 0.025 | 0.025B | 0.10–0,30 |
| T5 | K41545 | 0.15 | 0.30–0,60 | 0.025 | 0.025 | 0.5 |
| T5b | K51545 | 0.15 | 0.30–0,60 | 0.025 | 0.025 | 1.00–2.00 |
| T5c | K41245 | 0.12 | 0.30–0,60 | 0.025 | 0.025 | 0.5 |
| T9 | K90941 | 0.15 | 0.30–0,60 | 0.025 | 0.025 | 0.25–1.00 |
| T11 | K11597 | 0.05–0,15 | 0.30–0,60 | 0.025 | 0.025 | 0.50–1.00 |
| T12 | K11562 | 0.05–0,15 | 0.30–0,61 | 0.025 | 0.025B | 0.5 |
| T17 | K12047 | 0.15–0,25 | 0.30–0,61 | 0.025 | 0.025 | 0.15–0,35 |
| T21 | K31545 | 0.05–0,15 | 0.30–0,60 | 0.025 | 0.025 | 0.50–1.00 |
| T22 | K21590 | 0.05–0,15 | 0.30–0,60 | 0.025 | 0.025 | 0.5 |
| T23 | K40712 | 0.04–0.10 | 0.10–0,60 | 0.03 | 0.01 | 0.5 |
| T24 | K30736 | 0.05–0.10 | 0.30–0,70 | 0.02 | 0.01 | 0.15–0,45 |
| T36 | K21001 | 0.10–0.17 | 0.80–1.20 | 0.03 | 0.025 | 0.25–0,50 |
| T91 | K90901 | 0.07–0,14 | 0.30–0,60 | 0.02 | 0.01 | 0.20–0,50 |
| T92 | K92460 | 0.07–0.13 | 0.30–0,60 | 0.02 | 0.01 | 0.5 |
| T122 | K91271 | 0.07–0,14 | 0.7 | 0.02 | 0.01 | 0.5 |
| T911 | K91061 | 0.09–0.13 | 0.30–0,60 | 0.02 | 0.01 | 0.10–0,50 |
| Nilai | Penunjukan UNS | Tua- | Boron | Niobium | Nitrogen | Aluminium | Tungsten |
| dium | |||||||
| T2 | K11547 | … | … | … | … | … | … |
| T5 | K41545 | … | … | … | … | … | … |
| T5b | K51545 | … | … | … | … | … | … |
| T5c | K41245 | … | … | … | … | … | … |
| T9 | K90941 | … | … | … | … | … | … |
| T11 | K11597 | … | … | … | … | … | … |
| T12 | K11562 | … | … | … | … | … | … |
| T17 | K12047 | 0.15 | … | … | … | … | … |
| T21 | K31545 | … | … | … | … | … | … |
| T22 | K21590 | … | … | … | … | … | … |
| T23 | K40712 | 0.20–0,30 | 0.0010–0,006 | 0.02–0,08 | 0.015 | 0.03 | 1.45–1.75 |
| T24 | K30736 | 0.20–0,30 | 0.0015–0,007 | … | 0.012 | 0.02 | … |
| T36 | K21001 | 0.02 | … | 0.015–0,045 | 0.02 | 0.05 | … |
| T91 | K90901 | 0.18–0,25 | … | 0.06–0.10 | 0.030–0,07 | 0.02 | … |
| T92 | K92460 | 0.15–0,25 | 0.001–0,006 | 0.04–0,09 | 0.030–0,07 | 0.02 | 1.5–2.00 |
| T122 | K91271 | 0.15–0,30 | 0.0005–0,005 | 0.04–0.10 | 0.040– | 0.02 | 1.50–2.50 |
| T911 | K91061 | 0.18–0,25 | 0.0003–0,006 | 0.06–0.10 | 0.040–0,09 | 0.02 | 0.90–1.10 |
