ASTM/ASME A335 / Pipa baja paduan SA335
ASTM A335 dan ASME SA335 adalah standar untuk paduan feritik mulus pipa baja yang ditujukan untuk layanan suhu tinggi. Pipa-pipa ini biasa digunakan pada pembangkit listrik, petrokimia, dan industri migas karena keunggulannya peralatan mekanis, ketahanan terhadap korosi, dan kemampuan menahan suhu dan tekanan tinggi.

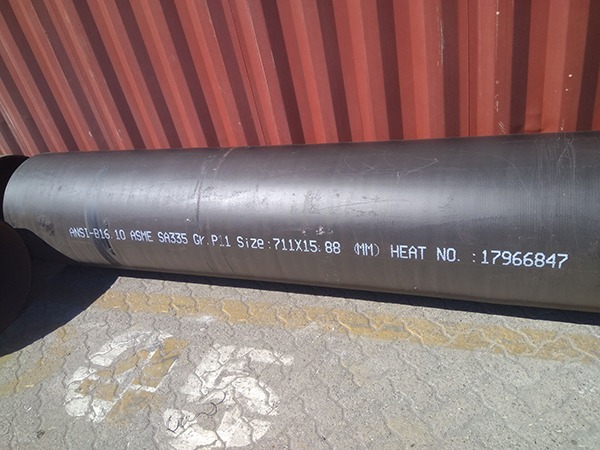

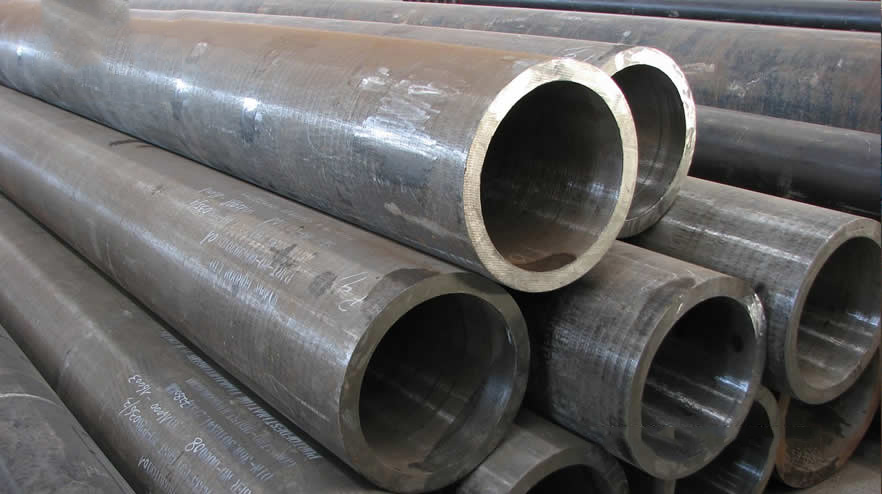

baja paduan a335 P11, hal12, P22, P9, pipe this specification is suitable for high temperature 610ºC, digunakan sebagai pipa uap utama untuk pembangkit listrik, super heater dan reheater untuk tahan panas dan kinerja pemrosesan yang baik.
ASTM A335 mengacu kepada Masyarakat Amerika untuk Pengujian dan Bahan (ASTM) standar untuk baja paduan feritik mulus pipa, ketika ASME SA335 mengacu pada Perkumpulan Insinyur Mekanik Amerika (SEPERTI SAYA) standar untuk jenis pipa yang sama.
Standar A335/SA335 mencakup beberapa tingkatan pipa baja paduan, masing-masing dengan komposisi kimia dan sifat mekanik yang unik. Nilai yang paling umum meliputi:
- P1: Kelas ini memiliki kromium yang lebih rendah dan kandungan molibdenum, yang membuatnya lebih ekonomis tetapi dengan ketahanan korosi yang lebih rendah dan kekuatan suhu tinggi dibandingkan dengan grade lainnya.
- hal5: Kelas ini berisi 5% kromium dan digunakan dalam aplikasi yang memerlukan peningkatan kekuatan dan ketahanan terhadap suhu tinggi, seperti pembangkit listrik dan fasilitas petrokimia.
- hal9: Kelas ini memiliki kandungan kromium dan molibdenum yang lebih tinggi, memberikan kekuatan suhu tinggi dan ketahanan korosi yang lebih baik. Ini biasanya digunakan dalam aplikasi seperti pipa uap dan penukar panas.
- hal11: Kelas ini banyak digunakan dalam industri pembangkit listrik dan petrokimia karena keseimbangan yang baik antara biaya, kekuatan, dan ketahanan korosi.

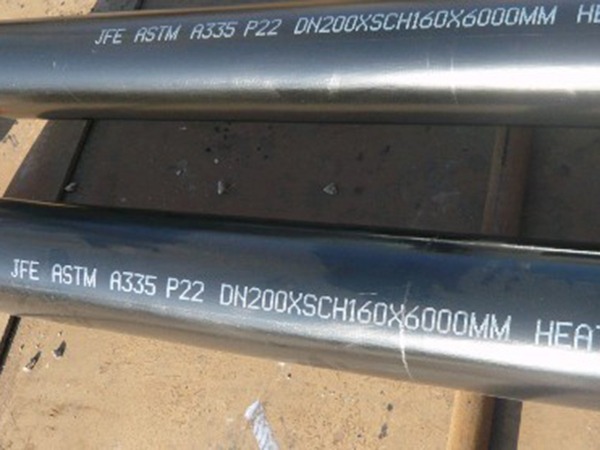

- Hlm.22: Nilai ini terkenal dengan keunggulannya resistensi mulur dan kekuatan suhu tinggi, sehingga cocok untuk aplikasi bertekanan tinggi seperti pipa uap dan boiler.

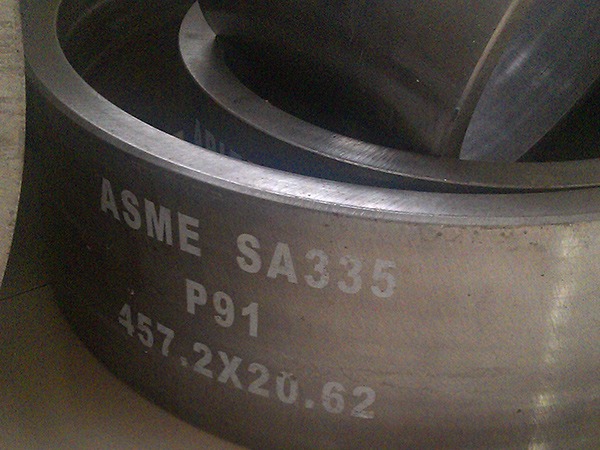

- Hlm.91: Nilai ini adalah kinerja tinggi baja paduan dengan kandungan kromium dan molibdenum yang tinggi, menawarkan kekuatan yang unggul, tahan korosi, dan ketahanan mulur. Ini biasa digunakan di pembangkit listrik, khususnya dalam aplikasi tekanan tinggi dan suhu tinggi.
Saat memilih pipa baja paduan A335/SA335, pertimbangkan aplikasi spesifiknya, sifat mekanik yang diperlukan, dan suhu dan persyaratan tekanan untuk memastikan Anda memilih kelas dan spesifikasi yang sesuai untuk proyek Anda. Selalu mengacu pada standar yang relevan dan berkonsultasi dengan a insinyur profesional bila perlu.
Komposisi Kimia ASTM A335:
| Kelas Baja ASTM A335 | C, % | M N, % | P, % | S, % | Dan, % | Kr, % | Mo, % |
|---|---|---|---|---|---|---|---|
| ASTM A335 P1 | 0.05-0.15 | 0.30-0.60 | 0.025 maks | 0.025 maks | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
| ASTM A335 P2 | 0.10-0.20 | 0.30-0.61 | 0.025 maks | 0.025 maks | 0.10-0.30 | 0.50-0.81 | 0.44-0.65 |
| ASTM A335 P5 | 0.15 maks | 0.30-0.60 | 0.025 maks | 0.025 maks | 0.50 maks | 4.00-6.00 | 0.45-0.65 |
| ASTM A335 P9 | 0.15 maks | 0.30-0.60 | 0.025 maks | 0.025 maks | 0.25-1.00 | 8.0-10.0 | 0.90-1.10 |
| ASTM A335 P11 | 0.05-0.15 | 0.30-0.60 | 0.025 maks | 0.025 maks | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
| ASTM A335 P12 | 0.05-0.15 | 0.30-0.61 | 0.025 maks | 0.025 maks | 0.50 maks | 0.80-1.25 | 0.44-0.65 |
| ASTM A335 P22 | 0.05-0.15 | 0.30-0.60 | 0.025 maks | 0.025 maks | 0.50 maks | 1.90-2.60 | 0.87-1.13 |
| Kualitas baja | C, % | M N, % | P, % | S, % | Dan, % | Kr, % | Mo, % | V, % | Catatan, % | B,% | N, % | Al, % | Di dalam,% | W, % |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A335 P23 | 0.04-0.10 | 0.1-0.6 | 0.03 maks | 0.01 maks | 0.5 maks | 1.9-2.6 | 0.05-0.30 | 0.20-0.30 | 0.02-0.08 | 0.0005-0.006 | 0.03 maks | 0.03 maks | – | 1.45-1.75 |
| ASTM A335 P91 | 0.08-0.12 | 0.3-0.6 | 0.02 maks | 0.01 maks | 0.2-0.5 | 8.0-9.5 | 0.85-1.05 | 0.18-0.25 | 0.06-0.10 | – | 0.03-0.07 | 0.04 maks | 0.4 maks | – |
| ASTM A335 P92 | 0.07-0.13 | 0.3-0.6 | 0.02 maks | 0.01 maks | 0.5 maks | 8.5-9.5 | 0.3-0.6 | 0.15-0.25 | 0.04-0.09 | 0.001-0.006 | 0.03-0.07 | 0.04 maks | 0.4 maks | 1.5-2.0 |
Properti Mekanik ASTM A335:
| Kualitas baja | Daya tarik, MPa | Kekuatan Hasil, MPa | Pemanjangan, % | Kekerasan, HB |
|---|---|---|---|---|
| ASTM A335 P1 | 415 menit | 205 menit | 30 menit | |
| ASTM A335 P2 | 380 menit | 205 menit | 30 menit | |
| ASTM A335 P5 | 415 menit | 205 menit | 30 menit | |
| ASTM A335 P9 | 415 menit | 205 menit | 30 menit | |
| ASTM A335 P11 | 415 menit | 205 menit | 30 menit | |
| ASTM A335 P12 | 415 menit | 220 menit | 30 menit | |
| ASTM A335 P22 | 415 menit | 205 menit | 30 menit | |
| ASTM A335 P23 | 510 menit | 400 menit | 20 menit | |
| ASTM A335 P91 | 585 menit | 415 menit | 20 menit | 250 maks |
| ASTM A335 P92 | 620 menit | 440 menit | 20 menit | 250 maks |
ASTM A335 Kelas baja setara:
| Kualitas baja | DI DALAM | ASTM | SEPERTI SAYA | gost | NBR |
|---|---|---|---|---|---|
| ASTM A335 | EN10216-2 | ASTM A213 | ASME SA213 | 550-75 | 5603 |
PERSYARATAN PENGUJIAN
- Melintang/membujur: ketegangan dan perataan, kekerasan, tes tikungan- untuk bahan yang telah diberi perlakuan panas dalam tungku batch, pengujian ini harus dilakukan pada 5% pipa dari setiap nomor lot panas. Untuk lot yang lebih kecil, minimal satu pipa harus diuji
- ASTM A335 Gr. P91 harus memiliki kekerasan 250 HB / 265 HV (25 HRC)
- Pengujian hidro: diterapkan pada setiap panjang pipa
- Uji listrik non-destruktif bersifat opsional
TOLERANSI
DIAMETER
| Pipa A335 | Lebih | Di bawah | ||
| NPC [hari] | di dalam. | mm | di dalam. | mm |
| 1/8 ke 1 1/2 / hari 6 ke 40 | 1/64 (0.015) | 0.4 | 1/64 (0.015) | 0.4 |
| Lebih 1 1/2 ke 4 / hari 40 ke 100 | 1/32 (0.031) | 0.79 | 1/32 (0.031) | 0.79 |
| Lebih 4 ke 8 / hari 100 ke 200 | 1/16 (0.062) | 1.59 | 1/32 (0.031) | 0.79 |
| Lebih 8 ke 12 / hari 200 ke 300 | 3/32 (0.093) | 2.38 | 1/32 (0.031) | 0.79 |
| Lebih 12 / > hari 300 | +/- 1% dari diameter luar yang ditentukan |
KETEBALAN DINDING
Toleransi di WT, di dalam %, dari yang ditentukan adalah:
- 1/8 ke 2 1/2 [6 ke 65] termasuk., semua rasio t/D: lebih 20%, di bawah 12.5%
- Di atas 2 1/2 [65], t/D < atau = 5%: lebih 22.5%, di bawah 12.5%
- Di atas 2 1/2 [65], t/D > 5%: lebih 15%, di bawah 12.5%
t = Ketebalan Dinding yang Ditentukan; D = Diameter Luar yang Ditentukan)
ALLOY PIPE CROSS REFERENCE TABLE ASTM vs. DI KELAS
| Pipa Chrome Moly: Bahan vs EN vs ASTM | ||
|---|---|---|
| Bahan/DIN | DI DALAM | ASTM |
| 1.5415 | 16Mo3 | A335 Kelas P1 |
| 1.7335 | 13CrMo4-5 | A335 Kelas P11, hal12 |
| 1.7380 | 10CrMo9-10 | A335 Kelas P22 |
| 1.7362 | X11CrMo5 | A335 Kelas P5 |
| A335 Kelas P9 | ||
| 1.4903 | X10CrMoVNb9-1 | A335 Kelas P91 |
Perlakuan Panas pipa baja A335:
Pipa A335 harus dipanaskan kembali dan dilengkapi dengan anil penuh, anil isotermal, atau kondisi normal dan temper. Jika dilengkapi dalam kondisi normal dan temper, suhu tempering minimum untuk Kelas P5, P5b, hal9, hal21, dan P22 harus 1250°F [675°C], suhu tempering minimum untuk Kelas P1, hal2, hal11, hal12, dan P 15 akan menjadi 1200°F [650°C].
Pipa Kelas P1, hal2, dan P12, baik yang sudah jadi atau ditarik dingin, dapat diberikan perlakuan panas akhir pada 1200°F[650°C] hingga 1300°F [705°C] alih-alih perawatan panas.
pipa baja A335, secara khusus ASTM A335, adalah salah satu pipa baja tahan suhu tinggi yang paling umum digunakan terutama karena sifatnya yang unik dan beragam aplikasi. Berikut beberapa alasan mengapa pipa baja A335 populer untuk aplikasi suhu tinggi:
- Sifat mekanik yang sangat baik: ASTM Pipa baja A335 terbuat dari baja paduan feritik, yang memberikan keseimbangan kekuatan yang baik, keuletan, dan ketangguhan. Hal ini membuatnya cocok untuk aplikasi suhu tinggi di industri seperti pembangkit listrik, petrokimia, dan minyak dan gas.
- Ketahanan suhu tinggi: Pipa A335 dirancang khusus untuk layanan suhu tinggi. Mereka dapat menahan suhu tinggi tanpa kehilangan daya tahannya peralatan mekanis, sehingga cocok untuk digunakan pada pembangkit listrik, ketel uap, dan penukar panas, di antara aplikasi lainnya.
- Tahan korosi: Itu elemen paduan dalam pipa baja A335, seperti kromium dan molibdenum, membantu meningkatkan ketahanannya terhadap korosi, khususnya di lingkungan bersuhu tinggi. Hal ini membuat pipa A335 cocok untuk aplikasi yang mengutamakan ketahanan terhadap korosi.
- Berbagai macam nilai: ASTM A335 mencakup beberapa tingkatan pipa baja paduan, masing-masing dengan komposisi kimia dan sifat mekanik yang unik. Variasi ini memungkinkan para insinyur untuk memilih kelas yang paling sesuai untuk aplikasi spesifik, suhu, Dan persyaratan tekanan.
- Kemampuan beradaptasi: Pipa baja A335 dapat diproduksi dalam berbagai ukuran, ketebalan, dan panjang, membuatnya mudah beradaptasi dengan berbagai aplikasi suhu tinggi.
- Standar industri: ASTM A335 dikenal luas standar industri, yang memastikan bahwa pipa memenuhi kualitas yang diperlukan dan persyaratan kinerja. Standardisasi ini menyederhanakan proses pemilihan dan spesifikasi pipa baja untuk aplikasi suhu tinggi.
Keseluruhan, kombinasi sifat mekanik yang sangat baik, ketahanan terhadap suhu tinggi, tahan korosi, kemampuan beradaptasi, dan standardisasi industri menjadikan pipa baja A335 pilihan populer untuk aplikasi suhu tinggi di berbagai industri.
