Berapa Berat Betonnya Lapisan (CWC) Pipa

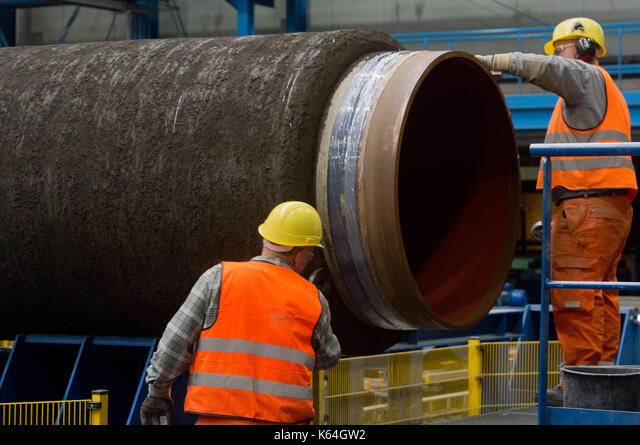

Lapisan berat beton (CWC) adalah jenis pelapis yang digunakan terutama untuk penyediaan pipa baja bawah air daya apung negatif (yaitu, membuat pipa tenggelam dalam air) dan perlindungan mekanis. Ia juga menawarkan tingkat isolasi termal. Itu lapisan beton dapat diaplikasikan di atas lapisan lapisan anti korosi seperti Epoksi Berikat Fusi (FBE), 3LPE (3-lapisan polietilen), atau 3LPP (3-lapisan polipropilen) untuk memastikan bahwa pipa baja terlindungi dari lingkungan bawah air yang korosif.
ABTER STEEL menyediakan berbagai jenis pelapis berat beton (CWC) pipa sebagai berikut:
Diameter pipa: 152.4 mm – 1524 mm (6” – 60”)
Ketebalan pipa: SCH 20, SCH 40, SCH 80, dll..
Standar yang berlaku (pipa baja): API 5L Kelas B hingga Kelas 80, ISO 3183 Kelas L245 hingga L555, GB, dll..
Panjang pipa: Hingga 12 meter
Kepadatan beton: 1.8 ton/m3 – 3.5 ton/m3 (Formulasi beton dapat dibuat khusus untuk kepadatan tertentu sesuai kebutuhan klien)
Ketebalan beton: 25 mm – 200 mm
Kuat tekan beton: Hingga 50 Ayah
Fitur utama pelapisan berat beton (CWC) pipa
Struktur
Pipa CWC biasanya terdiri dari lapisan berikut:
- Pipa baja: Saluran utama untuk pengangkutan material.
- Lapisan Anti Korosi: Lapisan lapisan anti korosi (seperti FBE, 3LPE, atau 3LPP) diterapkan pada pipa baja untuk melindunginya dari korosi.
- Lapisan Penguatan: Lapisan ini, sering kali terbuat dari kain kempa atau kain, diterapkan di atas lapisan anti korosi untuk melindunginya selama penerapan lapisan beton.
- Pelapisan Beton: Lapisan terluar merupakan lapisan beton tebal yang memberikan daya apung negatif dan perlindungan mekanis.
Proses
Proses penerapan lapisan berat beton adalah sebagai berikut:
- Persiapan Permukaan: Permukaan pipa disiapkan dengan menghilangkan kotoran apa pun, karat, atau skala pabrik.
- Aplikasi Pelapisan Anti Korosi: Lapisan anti korosi diterapkan pada pipa.
- Aplikasi Lapisan Penguat: A lapisan penguat diterapkan di atas lapisan anti korosi.
- Aplikasi Pelapisan Beton: Lapisan beton diaplikasikan di atas lapisan tulangan. Hal ini biasanya dilakukan dengan menyemprotkan beton ke pipa secara terkendali.
- Pengobatan: Pipa yang dilapisi kemudian dibiarkan mengering hingga beton mengeras.
Aplikasi
Pipa CWC terutama digunakan dalam industri minyak dan gas untuk pemasangan pipa bawah air. Mereka juga digunakan dalam aplikasi lain di mana pipa perlu ditenggelamkan di bawah air, seperti di ladang angin lepas pantai.
Keuntungan
- Daya Apung Negatif: Memastikan pipa tenggelam dan tetap stabil di dasar laut.
- Perlindungan Mekanis: Melindungi pipa dari kerusakan fisik selama pemasangan dan servis.
- Isolasi Termal: Menawarkan tingkat isolasi termal, mengurangi kehilangan panas dalam transportasi fluida panas.
- Proteksi karat: Saat diaplikasikan di atas lapisan anti korosi, ini memberikan perlindungan dari lingkungan bawah air yang korosif.
Standar
Penerapan pelapisan berat beton pada pipa berpedoman pada standar internasional seperti:
- ISO 21809-5: Industri minyak bumi dan gas alam — Pelapis luar untuk jaringan pipa yang terkubur atau terendam yang digunakan sistem transportasi pipa - Bagian 5: Pelapis beton luar.
- DNVGL-ST-F101: Sistem pipa bawah laut (sebelumnya DNV-OS-F101), yang memberikan persyaratan untuk sistem perpipaan bawah laut, termasuk CWC.
Berat beton pipa pelapis terdiri dari semen, air, agregat dan bahan penguat, keuntungan dari pipa CWC adalah memperbaiki kinerja pipa secara stabil dan memberikan perlindungan mekanis yang efektif. Dibandingkan dengan jenis insulasi lainnya seperti struktur pipa baja lapis ganda pipa-dalam-pipa, Pipa CWC lebih efisien dalam menghemat biaya, memudahkan pemasangan pipa dan memudahkan pengoperasian.
Catatan Penting Selama Pelapisan Berat Beton (CWC) Proses Pembuatan Pipa
Memproduksi beton berlapis berat (CWC) pipa melibatkan serangkaian langkah, dan ada pertimbangan utama di setiap tahap untuk memastikan keberhasilan penerapan. Berikut adalah beberapa catatan terpenting:
1. Persiapan Permukaan Pipa
Permukaan pipa baja harus dibersihkan secara menyeluruh untuk menghilangkan minyak, gemuk, kotoran, skala, atau karat. Persiapan permukaan sangat penting untuk adhesi lapisan berikutnya.
2. Lapisan Anti Korosi
Pipa tersebut kemudian dilapisi dengan lapisan anti korosi. Lapisan ini harus diaplikasikan secara merata dan bebas dari cacat, karena memainkan peran penting dalam melindungi pipa dari korosi.
3. Lapisan Penguatan
Lapisan penguat diterapkan di atas lapisan anti korosi. Lapisan ini memberikan perlindungan mekanis pada lapisan anti korosi selama aplikasi pelapisan beton dan harus melekat dengan baik pada lapisan anti korosi..
4. Pelapisan Beton
Beton yang digunakan untuk pelapisan harus memiliki campuran semen yang tepat, agregat, dan air, dan harus disiapkan sesuai spesifikasi standar. Beton harus diaplikasikan secara merata di atas pipa untuk memastikan distribusi berat yang merata. Ketebalan lapisan beton harus sesuai spesifikasi desain.
5. Pengobatan
Pipa yang dilapisi harus dibiarkan mengering dalam lingkungan yang terkendali. Waktu pengeringan dapat bervariasi tergantung pada jenis beton yang digunakan dan kondisi lingkungan. Proses pengawetan sangat penting agar beton mencapai kekuatan yang diinginkan.
6. Inspeksi dan Pengujian
Setiap tahap proses harus dipantau dan diuji. Inspeksi harus dilakukan untuk memastikan bahwa setiap lapisan diterapkan dengan benar dan bebas dari cacat. Metode pengujian non-destruktif dapat digunakan untuk memeriksa integritas lapisan.
7. Penanganan dan Transportasi
Perawatan yang tepat harus dilakukan saat menangani dan mengangkut pipa berlapis. Kerusakan apa pun pada lapisan dapat menyebabkan pipa baja terkena elemen korosif.
Penting untuk diingat bahwa semua langkah ini harus dilakukan sesuai dengan standar dan spesifikasi industri yang relevan. Standar-standar ini akan memberikan pedoman rinci mengenai materi, proses, pengujian, dan prosedur pemeriksaan.
